FYT改进型桥面防水涂料

1 产品介绍
FYT改进型桥面防水涂料是以优质石油沥青为基料，加入合成橡胶乳液及特种表面活性剂，经胶体磨高速剪切乳化而成的水性单组分材料。该产品在传统FYT配方基础上优化了聚合物改性体系，提升了涂膜的低温柔性和耐热稳定性。湖北宜昌生产基地采用全自动温控乳化工艺，沥青微粒细度均匀，储存稳定性好。该涂料喷涂或辊涂后，水分挥发形成连续无缝防水膜，与水泥混凝土桥面形成牢固粘结，有效防止水分渗透导致的钢筋锈蚀和混凝土冻融破坏。

2 产品特点
该涂料为水性体系，不含有机溶剂，施工过程气味低，对环境和操作人员友好。涂膜具有优异的弹性和延伸性，断裂延伸率不低于百分之三百，能适应桥面板因温度变化和活载引起的伸缩变形。粘结强度突出，干燥条件下与混凝土基面的粘结强度不低于零点八兆帕，潮湿条件下不低于零点六兆帕。耐热性能达到一百六十摄氏度不流淌，可承受沥青混凝土面层热摊铺时的高温冲击。此外，该产品单组分包装，开桶搅匀即可使用，无需现场配料，施工便捷高效。

3 参考用量
作为桥面防水层使用，参考用量为每平方米零点八至一点二千克，通常涂布两至三道，总干膜厚度达到一点零至一点五毫米。首道涂布用量略高，用于封闭混凝土表面微孔，后续每道约每平方米零点六至零点八千克。实际用量受基层粗糙度、露骨率及涂布工艺影响，抛丸处理后露骨率高的桥面应适当增加首道用量。大面积施工前应在局部区域试涂，根据实测厚度调整涂布量。

4 标准化施工工艺
基层处理：采用抛丸或高压水射流清除混凝土表面浮浆、油污及脱模剂，使基层呈均匀粗糙面，露骨率不低于百分之六十。对宽度大于零点三毫米的裂缝，预先用环氧砂浆或聚合物水泥修补平整。

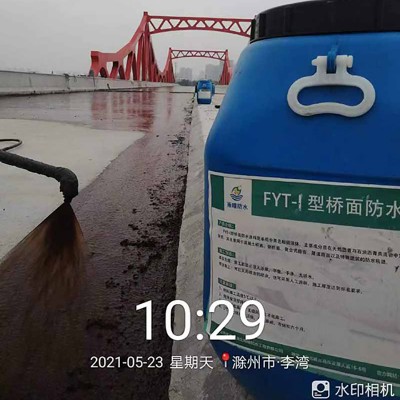

涂布作业：涂料使用前充分搅拌均匀，若粘度偏高可加少量清水调节，加水量不超过涂料重量的百分之五。采用无气喷涂或辊涂施工，喷涂时喷枪距基面三十至五十厘米，压力零点四至零点六兆帕。每道涂布应均匀连续，不得漏涂，待前道表干后（通常四至八小时）进行下一道，方向垂直交叉。
细部加强：泄水孔、防撞墙根部、伸缩缝两侧等节点部位应先涂刷一道附加层，并铺设聚酯无纺布增强，附加层宽度不小于三十厘米。
养护保护：施工后二十四小时内严禁车辆通行和雨水冲刷，养护期间设置围挡保护。

5 常见问题
问：FYT改进型桥面防水涂料能否在潮湿基面施工？答：该产品可在基层处于饱和面干状态（无明水）时施工，但基面有明显积水时须先排除并晾干，否则会降低粘结强度并延长干燥时间。
问：该涂料与水乳型改性沥青防水涂料的主要区别是什么？答：两者均为水性沥青基材料，但FYT改进型在聚合物改性比例和乳化工艺上进行了优化，耐热性和低温柔性更优，更适合温差变化大的桥面环境。
问：涂膜表面出现气泡或针孔的原因及处理方法？答：通常因基层含水率过高或涂刷时卷入空气造成，应确保基层干燥，采用喷涂方式并控制喷枪压力。轻微针孔可在表干前用刮刀抹平，严重时应铲除重涂。
问：该材料能否用于钢桥面防水？答：FYT系列专为水泥混凝土桥面设计，用于钢桥面时附着力不足，不建议使用，钢桥面应选用高渗透环氧沥青防水粘结层。

6 常见误区
部分施工人员认为涂膜越厚防水效果越好，但FYT改进型桥面防水涂料单道涂布过厚（超过一点零毫米）易产生内干外湿和收缩裂纹，应通过多道薄涂达到设计厚度。另有误区认为基层越光滑粘结越牢固，实际上抛丸后的粗糙界面提供了更大的粘结面积和机械锁力，更有利于涂料附着。还有人将FYT改进型与溶剂型橡胶沥青防水涂料混淆使用，前者为水性环保型，干燥机理为水分挥发，后者为溶剂挥发型，干燥速度不同，两者不宜混用。

7 温馨提示
施工前应对桥面板进行含水率检测，含水率高于百分之八时应暂缓施工。涂料开桶后如发现轻微分层，属正常现象，充分搅匀即可使用。每道涂布完成后应检查涂层外观，对漏涂、流挂、厚度不足处及时补涂。已涂防水层在沥青面层摊铺前如被粉尘污染，应清扫干净并用压缩空气吹净。关于FYT改进型桥面防水涂料在不同交通等级桥梁上的厚度设计及与SBS改性沥青基层处理剂的配套使用顺序，可咨询曾工 13581494009和13872610928。抖音搜索防水那点事及防水材料问曾工，可观看桥面抛丸处理和喷涂作业流程演示。快手用户请关注防水那点事及防水材料问曾工，获取更多桥面防水施工经验分享。

8 合作优势
福鼎雨晴防水材料招商网依托湖北宜昌生产仓储基地，面向路桥工程提供FYT改进型桥面防水涂料与PB聚合物改性沥青防水涂料、AMP-100反应型桥面防水涂料、纤维增强型道桥防水涂料等全系列产品的配套供应。技术团队可前往现场进行首段喷涂指导，协助调整喷涂参数并进行厚度检测。针对重点工程，可协调专用喷涂设备与操作人员支持。供货按施工进度分批次配送，降低现场仓储压力，同时提供完整的型式检验报告和产品合格证，配合工程验收资料整理。
