外露型PVC聚氯乙烯防水卷材

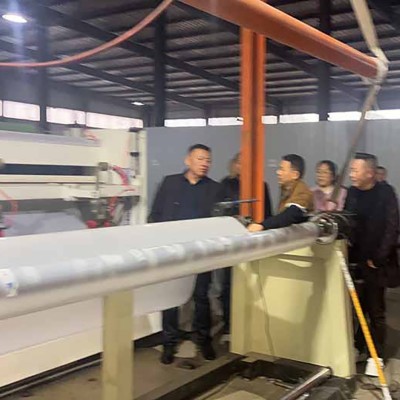

外露型PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，掺入增塑剂、抗紫外线剂及热稳定剂，经压延工艺制成。该卷材具备优异的耐候性、抗老化性能和尺寸稳定性，特别适用于长期暴露于室外的屋面、体育场馆及工业厂房等轻钢结构防水工程。湖北宜昌生产厂区配备全自动压延生产线与在线瑕疵检测系统，确保卷材厚度均匀、表面平整无针孔缺陷。

性能指标方面，卷材拉伸强度不低于12MPa，断裂伸长率不小于200%，低温弯折性在-20℃条件下无裂纹，热处理尺寸变化率不大于1.5%。抗紫外线老化性能经人工加速老化试验后拉伸强度保留率不低于80%，不透水性在0.3MPa压力下保持120分钟合格，各项指标符合GB 12952标准要求。配合 铝箔面防水卷材 用于屋面热反射增强，或与 耐根穿刺防水卷材 复合用于种植屋面，可满足不同功能需求。

施工工艺要求基层坚实、平整、干燥，含水率低于8%，清除浮灰及油污。采用热风焊接法施工时，焊机温度宜控制在400至600℃，焊接速度1.5至3米/分钟，搭接宽度不小于40毫米，焊缝应连续饱满无虚焊。采用胶粘法时须选用配套专用胶粘剂，涂布均匀，晾至指触不粘后贴合压实。雨雪天、五级以上大风或基层温度低于5℃时禁止施工。卷材收头处应采用金属压条固定并用密封胶封严，防止翘边。

常见误区澄清：有些施工人员认为PVC卷材焊接温度越高则焊缝强度越大，实际超过600℃时材料会分解产生气泡，削弱焊缝质量，应通过试焊确定最佳温度参数。另一误区是认为该卷材可在任何基层直接铺设，虽然产品对基层有一定适应性，但基层存在尖锐凸起或油污时会影响卷材与基层的贴合效果，铺设前必须清理干净。还有一种误解认为卷材铺贴后无需保护即可长期暴露，尽管本产品耐候性优良，但长期积累的灰尘和污染物会影响表面热反射功能，建议定期清洗维护。

参考用量需根据铺贴面积和搭接损耗核算。每平方米实际消耗量约1.08至1.12平方米（含搭接损耗），异形部位及节点附加层需额外增加0.3至0.5平方米/延米。建议在施工前选取5平方米典型部位试铺，核算损耗系数并调整裁剪方案。对于大跨度钢结构屋面，配合 铝箔面防水卷材 使用可增强热反射功能，降低室内温升。

产品特点表现为耐老化与抗疲劳性能。卷材表面覆有耐候性隔离膜，有效抵御紫外线辐射，长期外露使用不易粉化；焊缝强度与母材一致，确保防水层整体连续。在旧屋面翻新工程中，该卷材可直接覆盖于原有防水层上，无需铲除，大幅降低维修成本。配合 SBS改性沥青防水卷材 用于天沟、檐口等节点加强，可形成“外露抗老化+节点增强”的综合防水体系。

包装、储存与运输：卷材以纸芯管卷取，外层覆防潮薄膜，每件独立包装并粘贴产品追溯码。储存于通风干燥库房，温度不超过40℃，堆放高度不超过四卷，底部垫高不少于15厘米。运输途中卷材应平放或侧立固定，用篷布遮盖防日晒雨淋，装卸时轻吊轻放禁止抛掷。保质期12个月，超期复检合格方可使用。

温馨提示：进场材料应见证取样送检，确认拉伸性能及低温弯折性合格后方可大面积施工。卷材铺设宜由低处向高处进行，搭接缝应顺水流方向布置。冬季施工时卷材应提前24小时运入现场适应环境温度，焊接前用热风枪预热搭接部位。施工完成后应及时检查焊缝质量，必要时进行剥离强度抽检，确保防水层长期可靠。

我们的优势方面，进贤雨晴防水材料招商网 依托湖北宜昌生产厂区，提供 SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材 及 耐根穿刺防水卷材 全系列配套产品。针对外露屋面及工业厂房工程，技术团队可赴现场进行基层含水率检测、焊接参数优化及焊缝强度检测，协助制定针对性施工方案。如需产品检测报告或节点设计图集，欢迎联系我司技术服务中心。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，将根据工程类型与气候条件提供从材料选型到施工验收的全程技术支持。
