PVC聚氯乙烯防水卷材 焊接工艺指南

产品介绍

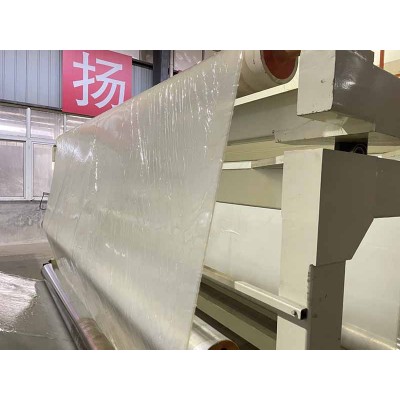

PVC聚氯乙烯防水卷材以聚氯乙烯树脂为主要原料，添加增塑剂、抗紫外线稳定剂及抗氧剂，经挤出压延工艺制成。其表面光滑，具有优异的耐化学腐蚀性和焊接可操作性。卷材内部含特殊织物增强层，尺寸稳定性好，适用于暴露式或非暴露式屋面。该材料可与蠕变反应型高分子防水涂料配合，用于细部节点加强。

性能指标

• 拉伸强度（纵向/横向）：≥10 MPa

• 断裂延伸率：≥200%

• 低温弯折性（-25℃）：无裂纹

• 热处理尺寸变化率：≤2.0%

• 抗穿孔性：不渗水

• 直角撕裂强度：≥50 kN/m

应用场景
适用于混凝土屋面、钢结构厂房、隧道拱顶、水池内衬及种植屋面（需选用耐根穿刺型）。在化工厂房、污水处理池等腐蚀性环境中表现突出。不建议用于长期浸水的泳池或鱼塘，因增塑剂可能迁移。

标准施工工艺

1. 基面清理：打磨去除浮浆、油污，修补蜂窝麻面，确保平整度误差小于5mm。

2. 预铺裁切：将卷材按屋面尺寸放线预铺，松弛内应力，搭接边预留80~100mm。

3. 自动热风焊接：使用热风焊机，温度调节至450℃~550℃，焊接速度1.5~2.5m/min，压轮压力适中。焊接前需进行试焊，剥离测试合格后方可大面积施工。

4. 手工焊接：阴阳角、管根等部位采用手持焊枪，配焊嘴直径4~6mm，温度控制在500℃左右，沿接缝匀速移动。

5. 固定与收头：大面卷材可采用空铺法，边缘及搭接处焊接密封。收头处用压条固定并打胶密封。

参考用量
主材用量按实际铺设面积加搭接损耗计算，损耗率约10%~15%（视屋面形状复杂程度）。每100㎡建议备料115㎡卷材。配套焊条用量约0.2~0.3kg/m焊缝。

包装、储存与运输
卷材中心穿纸筒，外覆PE膜包装，每卷长度15m或20m，宽度2.05m（有效宽度2.0m）。储存时应平放于干燥阴凉库房，避免阳光直射及靠近热源（距离暖气片≥1m）。堆放高度不超过四层。运输中防止机械损伤及日晒雨淋，装卸时严禁抛摔。

温馨提示
焊接前必须清理搭接区域的灰尘、油污及水分，否则易产生虚焊。大风天气（5级以上）不宜进行户外热风焊接，以免热量散失导致焊接不牢。每次停机后应及时清理焊枪内残留塑料。卷材开包后若未用完，应用原包装膜包裹，防止增塑剂挥发变硬。

合作支持
我们为经销商提供免费焊接培训、工地现场技术指导及常用焊机租赁服务。针对大型工程，可配合出具焊接工艺评定报告。同时供应铝箔面防水卷材、高分子自粘防水卷材等配套产品，实现一站式采购。订单满500㎡可享受物流配送优惠。

联系方式
技术咨询及焊机参数索取请联系 曾工 13581494009 / 13872610928，抖音关注“防水材料问曾工”，快手搜索“防水那点事”，获取PVC卷材焊接教学视频及常见焊缺陷图谱。
