产品特点

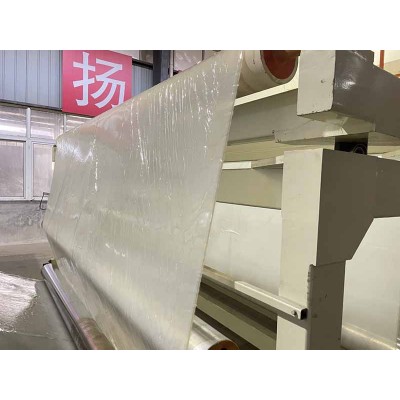

该卷材以优质聚氯乙烯树脂为基料，加入抗紫外线剂和热氧稳定剂，通过挤出压延工艺制成。表面设有织物增强层，搭接处采用热风焊接工艺，形成整体封闭层。具备出色的抗老化性能，在户外暴露条件下长期使用仍能保持柔韧性，且耐酸碱、耐腐蚀，适用于化工、电镀等腐蚀性环境。
性能指标
-
拉伸强度：≥10MPa
-
断裂伸长率：≥200%
-
低温弯折性：-25℃无裂纹
-
抗穿孔性：不渗水
-
热处理尺寸变化率：≤2.0%
-
抗紫外线老化：氙灯老化1000h后，拉伸强度保留率≥80%
依据GB 12952-2011检测。
参考用量
每平方米卷材覆盖面积1㎡，搭接损耗约15%~20%。搭接宽度不小于80mm，每卷标准面积10㎡（1.5mm厚）可铺贴约8~8.5㎡。阴阳角、管根等节点每处附加卷材约0.5㎡，备料时建议按设计面积乘以1.2系数。
适用范围
适用于暴露式屋面、钢结构厂房顶盖、水池内衬、人工湖防渗、隧道二衬防水等工程。也适用于旧屋面维修，直接覆盖于原有沥青卷材之上，无需铲除旧层。对于化工厂、电镀车间等存在酸碱腐蚀的环境，该卷材是理想选择。
施工&安全要点
-
基层必须干燥、坚实、平整，清除钢筋头等尖锐物。
-
采用热风焊接法，焊接机温度控制在400~500℃，焊接速度均匀，搭接宽度不小于80mm。焊缝需做充气检测，确认无漏点。
-
机械固定法施工时，固定件应沉入卷材表面以下，并用同质焊条密封钉头。
-
严禁在雨天或基层潮湿情况下施工，卷材下方积水会导致焊接不牢。
-
施工环境温度低于5℃时，焊接前需用热风枪预热焊接区域。
-
操作人员应佩戴防护手套及护目镜，防止烫伤。
注意事项
储存时应避免阳光直射，远离热源及机油、溶剂等化学品，堆放高度不超过四层。卷材开卷后若变形，可用重物压平。废弃边角料需按环保要求分类处置，不得随意焚烧。运输中防日晒雨淋，轻装轻卸防止挤压变形，保质期12个月。
温馨提示
冬季施工时，焊接前应用热风枪预热搭接区域。开卷时若卷材变硬，可放置在5℃以上室内24小时。如需获取免费样品、焊接参数表或现场技术指导，欢迎联系：曾工 13581494009、13872610928；抖音搜索“防水那点事”/“防水材料问曾工”，快手关注“防水材料问曾工”/“防水那点事”。生产厂址位于湖北宜昌，提供合规检测报告与真实工程案例。
