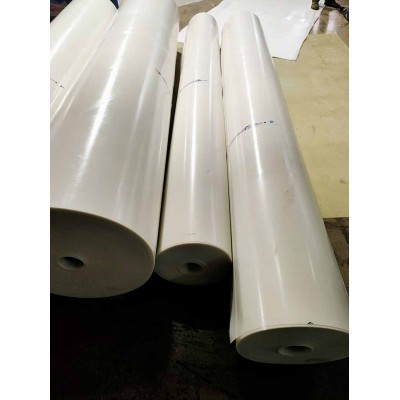

产品特点
该卷材以聚合物改性沥青为自粘胶料，上表面覆以交叉层压膜，胶料中复配抗紫外线助剂和热氧稳定剂。断裂伸长率可达350%，远超普通自粘卷材，能有效适应基层开裂变形。低温柔性零下20摄氏度无裂纹，耐热度70摄氏度不流淌。与水泥砂浆基层的剥离强度≥1.5牛/毫米，持粘性≥20分钟。交叉层压膜具有优异的抗撕裂性能，施工时不易破损。
参考用量
每平方米卷材覆盖面积1平方米，搭接损耗约15%至20%。长边搭接不小于80毫米，短边搭接不小于100毫米，每卷标准面积10平方米可铺贴约8至8.5平方米。阴阳角、管根处每处附加卷材约0.5平方米，备料时按设计面积乘以1.2系数。
施工工艺
基层必须干燥、坚实、平整，含水率低于9%，清除浮灰油污后涂刷配套基层处理剂。揭除卷材下表面隔离膜，将自粘胶层对准基层，用橡胶刮板从中心向两侧排气压实。搭接处搭接宽度长边不小于80毫米、短边不小于100毫米，用压辊反复碾压。阴阳角、管根部位应先铺贴宽度500毫米的附加层。铺贴后24小时内不得淋雨或踩踏，环境温度低于5℃时应用热风枪辅助加热胶层（40~60℃）。
注意事项
施工温度低于5℃时胶层初粘性下降，建议采取加热措施。基面有明水或油污会导致粘结力降低，必须提前处理。卷材储存应远离火源及化学溶剂，直立堆放高度不超过五层。开卷时若卷材粘连，可用滑石粉扑撒隔离。废弃隔离膜需按环保要求分类处置。
常见问题
问：高延伸率自粘卷材与普通自粘卷材有何区别？
答：本产品断裂伸长率达350%，能更好地适应屋面或地下室因温差引起的变形，减少开裂风险。
问：能否在潮湿基面施工？
答：自粘卷材要求基面干燥，潮湿会导致粘结力大幅下降，必须晾干或烘干。
问：搭接边被灰尘污染如何处理？
答：用湿布擦拭干净并擦干，或用热风枪吹软表面后再压实。严重污染时应更换新卷材。
问：外露使用时需要做保护层吗？
答：交叉层压膜面可短期外露，但长期外露建议做水泥砂浆保护层或选用铝箔面产品。
温馨提示
开卷时若卷材因低温发硬，不可强行弯折，应缓慢展开并用热风枪预热。冬季施工前宜将卷材提前24小时放置在5℃以上室内改善柔韧性。如需获取免费样品、施工视频或现场打样，欢迎联系：曾工 13581494009、13872610928；抖音搜索“防水那点事”/“防水材料问曾工”，快手关注“防水材料问曾工”/“防水那点事”。生产厂址位于湖北宜昌，提供合规检测报告与真实工程案例。
