产品介绍

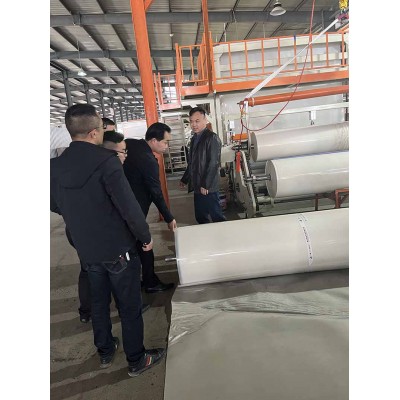

PVC聚氯乙烯防水卷材以优质聚氯乙烯树脂为基料，加入增塑剂、抗紫外线剂及热稳定剂，通过挤出压延工艺制成。表面可设置织物增强层或采用光面结构，搭接处采用热风焊接工艺，形成整体封闭层。该卷材具备出色的抗老化性能，在户外暴露条件下长期使用仍能保持柔韧性，且耐酸碱、耐腐蚀，适用于化工、电镀等腐蚀性环境。
关键技术参数
-
拉伸强度：≥10MPa（纵向与横向均达标）
-
断裂伸长率：≥200%
-
低温弯折性：-25℃无裂纹
-
抗穿孔性：不渗水
-
热处理尺寸变化率：≤2.0%
-
抗紫外线老化：氙灯老化1000h后，拉伸强度保留率≥80%
以上数据依据GB 12952-2011标准检测，不同厚度规格指标略有差异。
标准施工工艺
-
基层处理：基层必须干燥、坚实、平整，清除钢筋头、石子等尖锐物。
-
预铺定位：按卷材幅宽弹线，确保铺贴顺直。
-
焊接搭接：采用热风焊接法，焊接机温度控制在400~500℃，焊接速度均匀，搭接宽度不小于80mm。焊缝需做充气检测，确认无漏点。
-
节点加强：阴阳角、管根、水落口处先做宽度500mm的附加层，用同质焊条密封。
-
固定：机械固定法施工时，固定件应沉入卷材表面以下，并用同质焊条密封钉头。
注意事项
-
施工环境温度低于5℃时，焊接前需用热风预热焊接区域。
-
严禁在雨天或基层潮湿情况下铺设，卷材下方积水会导致焊接不牢。
-
储存时应避免阳光直射，远离热源及机油、溶剂等化学品，堆放高度不超过四层。
-
卷材开卷后若变形，可用重物压平；废弃边角料按环保要求处置。
参考用量
每平方米卷材覆盖面积1㎡，搭接损耗约15%~20%。搭接宽度不小于80mm，每卷标准面积10㎡（1.5mm厚）可铺贴约8~8.5㎡。阴阳角、管根等节点每处附加卷材约0.5㎡，备料时建议按设计面积乘以1.2系数。
包装●储存●运输
卷材以热收缩膜密封包装，每卷面积10~20㎡。储存于阴凉、通风、干燥库房，温度不超过40℃。运输中防日晒雨淋，轻装轻卸防止挤压变形，保质期12个月。开封后隔离膜破损处需用胶带修补。
常见问题
问：PVC卷材与SBS卷材相比有何优势？
答：PVC耐化学腐蚀、抗紫外线性能更优，适合外露及腐蚀环境；SBS低温柔性更好，适合寒冷地区。
问：焊接处出现虚焊如何处理？
答：用热风枪补焊，或用同材质焊条密封，并做充气复检。
问：能否用于饮用水池？
答：选用食品级PVC卷材，符合饮用水标准。
问：卷材储存应注意什么？
答：避免阳光直射，远离热源及溶剂，堆放高度不超过四层。
联系方式
如需获取PVC聚氯乙烯防水卷材的样品、焊接参数表或现场技术指导，欢迎联系：13872610928、曾工 13581494009；抖音搜索“防水那点事”/“防水材料问曾工”，快手关注“防水材料问曾工”/“防水那点事”。丹东防水材料招商网（生产厂址：湖北宜昌）提供合规检测报告与真实工程案例。
