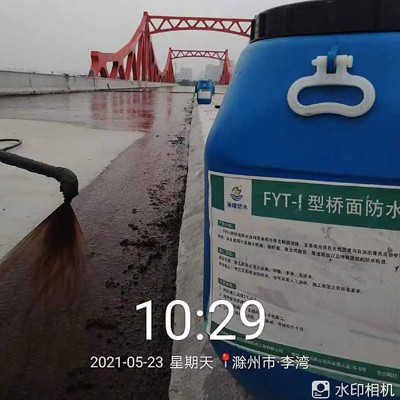

FYT-II改进型桥面防水涂料冷施工

关键技术参数
材料固含量稳定在46%以上，与混凝土基层的粘结强度可达到0.7兆帕，与沥青面层的剪切强度实测值不低于0.5兆帕。在160℃高温环境下涂膜无流淌起泡现象，-10℃低温条件下弯折180°不产生裂纹。0.3兆帕水压下保持90分钟完全无渗漏，涂膜延伸率超过300%，能够有效追随桥面板因温度变化产生的伸缩变形。单组分包装即开即用，VOC含量低于同类溶剂型产品，对施工环境和操作人员更加友好。

参考用量
根据设计要求，该材料每平方米的消耗量约为1.1至1.3公斤，实际施工需考虑基面吸收和喷涂飞散等因素，备料时建议按1.15至1.2的损耗系数计算用量。首遍涂布以封闭混凝土表层孔隙为目标，用量控制在每平方米0.3至0.5公斤，后续每遍涂布用量逐步递减至每平方米0.5至0.7公斤，分两至三遍完成厚度累积。排水口周围和伸缩缝侧壁等关键节点，每处需额外增加0.2至0.3公斤材料用量以确保密封效果。

性能指标
涂膜在高温季节施工时表干时间约2小时，实干在12小时内完成，整个固化周期在常温下约需7天。该材料耐碱性表现良好，在饱和氢氧化钙溶液中浸泡168小时后粘结强度保持率超过80%。与PB聚合物改性沥青防水涂料相比，FYT-II改进型产品在冷施工便利性和综合性价比方面更具优势，特别适合中等跨径桥梁及城市高架桥面工程。施工前需对基面含水率进行检测，控制在9%以下方可进行涂布作业。

产品特点
该涂料以水性体系替代传统溶剂型产品，从根本上降低了施工过程中的有害气体释放。涂膜固化后形成连续完整的弹性防水层，能够承受沥青混合料摊铺时的高温冲击而不发生软化滑移。单组分包装方式省去了现场配比的繁琐环节，搅拌后即可使用，大幅提升了施工效率。与同类热熔型材料相比，该产品无需加热设备辅助，常温下即可实现优质成膜，在能源消耗和操作安全性方面具有明显优势。

包装、运输及贮存
产品采用200公斤密封铁桶或1000公斤吨桶包装，外包装明确标注材料型号、生产批号及有效期限。运输过程中应防止桶体倾倒和剧烈碰撞，车辆配备防雨篷布避免雨水浸入。贮存场所须保持通风良好，温度控制在5℃至40℃之间，远离明火和热源。从生产日期起算有效期为12个月，开封后应在48小时内用完，剩余材料需重新密封保存以防杂质混入。若发现桶内出现结皮或霉变现象，则该批材料不得继续使用。

常见误区
部分施工人员认为该材料可在任何潮湿基面上施工，实际上尽管产品对适度潮湿有一定容忍度，但基面存在明水或积水时会严重削弱粘结效果。另一些人试图通过单次厚涂来缩短工期，这种做法往往导致内部水分无法充分挥发，反而在涂膜内部形成气泡缺陷。还有工程中将不同厂家生产的同类材料混合使用，忽视了各品牌配方体系的差异，这种做法可能引发相容性问题进而降低防水层整体性能。正确做法是严格按照产品说明书要求分遍薄涂，并在施工前进行小面积试涂验证效果。

常见问题
涂膜表面出现针孔状缺陷通常与基面浮灰未清理干净有关，应加强抛丸或高压水射流处理质量。干燥速度明显偏慢时需检查环境温度是否低于5℃，必要时可采取加热措施提高基面温度。层间剥离现象多源于首遍涂布后间隔时间过长导致表面受污染，应严格控制每遍涂布间隔不超过24小时。若发现局部粘结强度不足，应及时铲除缺陷区域并重新进行基面处理与涂布作业。

温馨提示
桥面防水施工宜选择晴朗干燥天气进行，环境相对湿度超过85%时应暂停施工。若涂布过程中遭遇突发降雨，已涂刷区域应立即用防水布覆盖保护，雨后检查涂层状况，受损部位需清除后重新涂布。操作人员应配备防滑鞋和安全带，喷涂作业时须佩戴供气式呼吸面罩。冬季施工时材料需提前存放于暖房预热至15℃以上，但不得使用明火直接加热。涂布完成后应设置围挡防止行人踩踏，直至沥青面层摊铺前方可解除保护。如需技术资料或现场配合，欢迎联系曾工 13581494009或13872610928。抖音搜索“防水那点事”或“防水材料问曾工”，快手平台同步发布桥面涂料施工操作视频，帮助施工团队掌握关键工艺参数和质量控制要点。
