预铺反粘型高分子自粘胶膜防水卷材

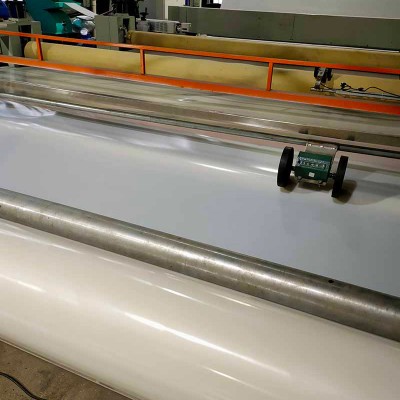

该卷材以高密度聚乙烯片材为基体，覆以高性能压敏胶粘层及防粘颗粒层，专为地下工程预铺反粘法施工设计。它与后浇混凝土通过物理吸附与化学交联双重作用实现满粘结合，有效消除窜水通道，确保防水层与结构层协同受力。湖北宜昌生产厂区采用智能化配胶工艺与恒温挤出生产线，保障每批次卷材厚度均匀性及剥离强度稳定性，为综合管廊、地铁隧道等重大工程提供可靠保障。

防粘颗粒层不仅保护胶膜在钢筋绑扎和人员踩踏中保持完好，其独特粒径直在混凝土浇筑时与水泥浆形成机械互锁，进一步增强了界面粘结的可靠性。相比传统热熔施工，该体系省去了保护层工序，可直接绑扎钢筋后浇筑混凝土，显著缩短工期并降低综合造价。在变形缝、后浇带等特殊节点，可组合使用蠕变反应型高分子防水卷材或非沥青基高分子防水卷材进行增强处理，进一步提升接缝部位的抗变形能力。

标准平面施工时，卷材实际消耗量约为理论面积的1.12至1.18倍，搭接边宽度宜控制在70至80毫米，转角及穿墙管部位需额外裁切卷材做增强处理。建议在正式大面积铺贴前选取5平方米典型部位进行试铺，核算损耗系数并调整裁剪方案。对于异形部位如集水坑、承台等，损耗系数可能增至1.25，应提前做好材料预留，避免现场裁剪不足影响施工进度。

有些施工人员认为颗粒层厚度与防水性能直接挂钩，实际上颗粒层仅起隔离保护作用，过厚反而减少胶层与混凝土的实际接触面积，削弱剥离强度。另一常见误解是胶层暴露时间越长粘结力越强，实际压敏特性在铺贴后2至6小时内达到最佳，过早浇筑胶料未充分浸润，过晚则颗粒层污染会削弱粘结效果。基面存在明水时，水膜会阻断胶料与混凝土的分子接触，铺设前必须排除积水并保持基面润湿但无明水。

卷材以纸芯管卷取，外层覆防潮薄膜，每件独立包装并粘贴产品追溯码。批量发货时采用托盘码放，缠绕膜整体固定，厢式货车运输避免日晒雨淋。储存于通风干燥库房，温度宜为5至40℃，堆放高度不超过四卷，底部垫高不少于20厘米。装卸作业应使用叉车或吊具，禁止直接抛掷或拖拽，防止卷材边缘受损。运抵现场后应尽快使用，若需短期露天存放，必须加盖防水篷布并垫高底部。保质期12个月，超期需复检合格方可使用。

卷材铺贴后出现局部空鼓，多因基层凹坑未填平或排气不充分，可用专用注胶针头穿刺空鼓区注入压敏胶并压实修复。若搭接边翘起，系滚压力度不足或环境温度过低，应使用热风枪加热搭接带并再次辊压。浇筑后卷材与结构发生滑移时，通常为固定措施欠缺，应在卷材顶端增设金属压条固定。卷材在存放期间若发生粘连，应检查储存温度是否过高，卷材应平放且堆放高度不超过四卷。

进场材料应会同监理单位共同见证取样送检，确认剥离强度及拉伸性能合格后方可大面积施工。卷材搭接顺序应自低处向高处铺设，避免雨水倒灌进入搭接缝。施工完成后应及时浇筑保护层或覆盖防水布，避免长期暴露受紫外线老化。冬季施工时，基层温度低于5℃需采取保温措施，确保胶层与基层有效粘结。

海门雨晴防水材料招商网依托湖北宜昌生产厂区，提供SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材及耐根穿刺防水卷材全系列配套产品。针对大型地下工程及综合管廊项目，我方技术团队可赴现场进行基面含水率检测、铺贴工艺指导及剥离强度抽检，协助制定节点深化方案。如需产品检测报告或节点设计图集，欢迎联系我司技术中心。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，我们将根据工程地质条件与防水等级提供从选型到验收的全程技术支持。
