高强度非沥青基高分子自粘防水卷材

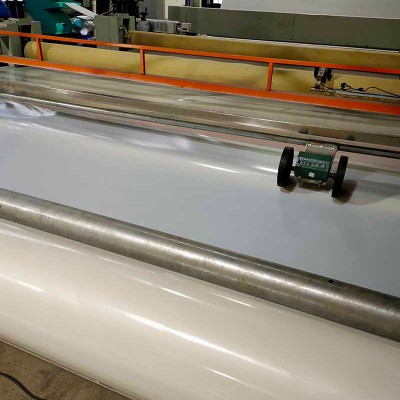

高强度非沥青基高分子自粘防水卷材 以高密度聚乙烯片材为载体，覆以不含沥青组分的活性自粘胶层及耐候隔离膜，专为预铺反粘法施工开发。该卷材摒弃传统沥青基体系，胶层中的活性物质与后浇混凝土发生化学键合，形成牢固的界面结合，从根源上消除窜水路径。湖北宜昌生产厂区采用全自动多层共挤复合生产线，配备X射线在线测厚与针孔检测系统，确保片材厚度一致、针孔数为零，为地下综合管廊、地铁隧道等重大工程提供可靠保障。

产品特点方面，环保性突出，生产过程及使用全程无沥青烟气和挥发性有机物排放，对地下水源和土壤无污染风险。胶层具备蠕变自修复功能，当混凝土结构因收缩或沉降产生细微裂缝时，胶料可通过分子链段滑移主动填充裂隙，阻断渗水通道。同时卷材表面覆有耐候颗粒层，可抵御施工周期紫外线照射及钢筋绑扎时的机械划伤，保持胶层活性。在变形缝、后浇带等特殊节点，可与 蠕变反应型高分子防水卷材 形成复合增强层，双重蠕变体系有效吸收结构动载位移。

关键技术参数方面，卷材拉伸强度（纵向/横向）不低于16MPa，断裂伸长率大于400%，剥离强度（与后浇混凝土）不低于2.0N/mm，持粘性大于30分钟，耐热性（80℃，2h）无滑移，低温柔性（-25℃）无裂纹。抗穿刺强度不低于350N，水蒸气透过率低于0.1g/（m²·h），所有指标均满足GB/T 23457预铺防水卷材标准要求。在种植屋面工程中，与 耐根穿刺防水卷材 复合铺设，可确保防水与阻根双重功能长期可靠；在桥面铺装及道路工程中，搭配 道路用抗裂卷材 或 PY型防裂卷材 形成多层复合体系，有效抑制反射裂缝向上传递。

标准施工工艺要求基层坚实、平整、无明水，阴阳角部位用水泥砂浆抹成圆弧。铺设时先将卷材隔离膜朝下对准基准线展开，相邻卷材搭接宽度不小于80毫米，搭接区采用自粘边直接压合，并用压辊反复滚压至胶料均匀挤出。立面转角及穿墙管周边应加贴附加层，附加层宽度不低于250毫米。钢筋绑扎完成后浇筑混凝土前，需检查卷材有无破损，若发现破损用同材质修补片覆盖封口。施工环境温度宜为5℃至35℃，相对湿度低于85%，雨天、雪天或五级以上大风时应暂停作业。

常见误区澄清：有施工人员认为预铺卷材应在浇筑混凝土前长时间暴露以增加粘结力，实际上胶层的压敏特性需在铺贴后2至6小时内浇筑为佳，过早胶料尚未活化，过晚则颗粒层表面污染影响粘结效果。另一误区是将颗粒层厚度与防水性能挂钩，颗粒层仅起隔离保护作用，过厚反而减少胶层与混凝土的直接接触面积，削弱剥离强度。还有观点认为该卷材可随意用于任何潮湿基面，虽然胶层对潮气有一定耐受性，但基面明水会形成水膜阻断胶料与混凝土的分子接触，铺设前必须排除积水。

常见问题应对：卷材铺贴后出现局部空鼓，多因基层凹坑未填平或排气不充分，可用专用注胶针头穿刺空鼓区注入压敏胶并压实修复。若搭接边翘起，系滚压力度不足或环境温度过低，应使用热风枪加热搭接带并再次辊压。若浇筑后卷材与结构发生滑移，通常为固定措施欠缺，应在卷材顶端增设金属压条固定。若卷材在存放期间发生粘连，应检查储存温度是否过高，卷材应平放且堆放高度不超过四卷。

我们的优势在于依托湖北宜昌生产厂区，提供 SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材 及 耐根穿刺防水卷材 全系列配套产品。针对大型地下工程及综合管廊项目，我方技术团队可赴现场进行基面含水率检测、铺贴工艺指导及剥离强度抽检，协助制定节点深化方案。如需产品检测报告或施工视频，欢迎联系。

包装、储存与运输要求：卷材以纸芯管卷取，外层覆防潮薄膜，每件独立包装并粘贴产品追溯码。批量发货时采用托盘码放，缠绕膜整体固定，厢式货车运输避免日晒雨淋。储存于通风干燥库房，温度宜为5至40℃，堆放高度不超过四卷，底部垫高不少于20厘米。装卸作业应使用叉车或吊具，禁止直接抛掷或拖拽，防止卷材边缘受损。运抵现场后应尽快使用，若需短期露天存放，必须加盖防水篷布并垫高底部。保质期12个月，超期需复检合格方可使用。

温馨提示：进场材料应见证取样送检，确认剥离强度及拉伸性能合格后方可大面积施工。卷材搭接顺序自低处向高处铺设，避免雨水倒灌。冬季施工时基层温度低于5℃需采取保温措施，确保胶层有效粘结。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，我们将根据工程地质条件与防水等级提供从选型到验收的全程技术支持。
