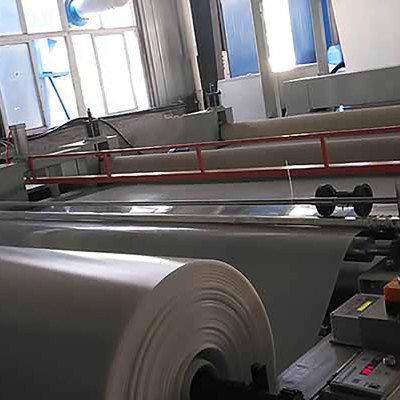

外露型高分子自粘防水卷材

部分施工人员认为自粘卷材可无需处理剂直接粘贴于任何基层，然而混凝土表面的脱模剂与浮灰会显著削弱粘结力，施工前必须涂刷专用基层处理剂或刮涂水泥素浆。另一常见误解是将卷材搭接边的滚压程度与密封效果直接挂钩，过度滚压反而挤出过多胶料导致搭接缝缺胶，应以胶料均匀溢出为合格标准。还有观点认为卷材可在雨天快速铺贴，但明水环境下胶料无法与基面有效接触，粘结强度会下降60%以上，施工前务必排除积水并充分晾干。

卷材采用纸芯管卷取，外层覆PE防潮膜，每卷独立包装并附产品合格证与批号标识；储存于阴凉通风库房内，温度严格控制在40℃以下，远离热源与火种，堆放高度不超过四卷，底部垫高不少于15厘米。运输过程中卷材应平放或侧立固定，用防水篷布遮盖以防日晒雨淋，装卸时轻吊轻放并严禁抛掷，防止边缘受损影响搭接密封效果。保质期为12个月，超期产品须复检剥离强度与低温柔性，确认合格后方可投入使用，开封后未用完的卷材需重新包裹防潮。

进场材料应会同监理单位见证取样送检，确认剥离强度及持粘性符合设计要求后方可大面积铺贴；卷材铺贴作业宜在基层含水率低于9%的条件下进行，湿铺法施工时水泥浆的水灰比严格控制在0.4至0.45区间，刮涂厚度保持2至3毫米。铺贴完成后24小时内应避免雨水冲刷，养护期间严防尖锐物体划伤卷材表面；冬季施工时若基面温度低于0℃，需搭设保温棚或采取局部加热措施，确保胶料与基层能够有效粘结，避免低温导致的粘结失效与后期空鼓隐患。

该卷材在地下室底板、屋面防水层、隧道衬砌及综合管廊等工程中应用广泛，底板施工时可与 非固化橡胶沥青防水涂料 复合形成涂卷系统，利用非固化层的蠕变特性吸收结构变形，卷材则提供抗拉强度与整体密封性。侧墙立面施工时，卷材铺贴后应及时用金属压条固定上端防止下滑，搭接缝处采用专用压辊反复碾压确保胶料完全融合；与 蠕变反应型高分子防水卷材 配合用于变形缝、后浇带等位移较大部位，可充分发挥双重蠕变缓冲效应，有效吸收反复位移产生的疲劳应力。

铺贴前基层须坚实平整，彻底清除浮灰、油污及疏松颗粒，阴阳角部位用水泥砂浆抹成半径不小于50毫米的圆弧过渡。采用干铺法施工时，基层涂刷专用基层处理剂，待指触不粘后揭除卷材隔离膜进行铺贴，搭接宽度不低于80毫米，随即用木抹子或橡胶压辊沿搭接边反复滚压至胶料均匀挤出。采用湿铺法施工时，基层提前润湿至饱和面干状态，刮涂水泥素浆或水泥砂浆作为粘结层，随即铺贴卷材并挤压排气，确保胶料与水泥浆充分接触形成牢固满粘。

铺贴后若出现气泡，多因基层凹坑未填平或排气不充分，可用裁纸刀沿气泡边缘切开排气，用压辊压实并补涂密封膏修复；搭接边翘起通常因滚压力度不足或环境温度过低，使用热风枪加热搭接带后再次滚压即可消除。卷材与基层剥离可能是未涂刷处理剂或基面存在明水，需铲除返工并重新处理基面；隔离膜难以揭除时，多因储存温度过高导致胶料渗透，应存放于阴凉环境，揭膜困难时用热风枪轻微加热辅助揭除。

阜宁雨晴防水材料招商网 依托湖北宜昌生产厂区，提供 SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材 及 耐根穿刺防水卷材 全系列配套产品。针对地下室与屋面工程，技术团队可提供自粘卷材与涂料复合方案设计及现场铺贴操作培训，如需施工视频或节点详图请直接联系技术组。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工。
