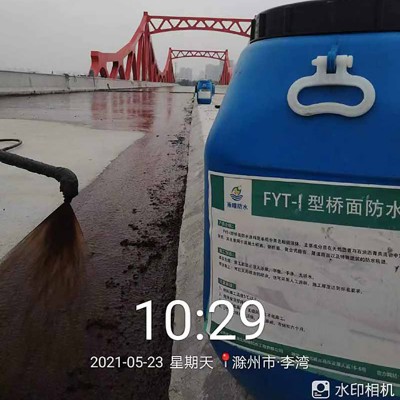

FYT改进型桥面防水涂料

FYT改进型桥面防水涂料以优质石油沥青与高分子橡胶乳液为基料，经高速剪切乳化工艺制备而成，为水乳型单组分涂料。该产品在桥面铺装层间形成高弹性防水膜，与水泥混凝土基层及沥青面层均具备良好的粘结性能，有效防止水分下渗导致的结构冻融与钢筋锈蚀。湖北宜昌生产厂区配备全自动乳化反应釜与在线粒径监测系统，确保每批次乳液细度均匀、储存稳定性优良。

产品特点体现在其渗透固结与成膜防水双重功能。涂料喷涂后部分活性组分渗入混凝土毛细孔，与基层形成机械锁结，同时表面形成连续完整的橡胶质涂膜，有效抵抗桥面动荷载及温度变形。其断裂伸长率不低于400%，粘结强度（与水泥基面）不低于0.6MPa，耐热性在140℃条件下无流淌起泡。配合 SBS改性沥青基层处理剂 预先涂刷基面，可进一步提升界面粘结强度并封闭表面微孔。

常见误区澄清：一种误解认为桥面防水涂料可单遍厚涂以提升效率，实际单遍涂膜过厚会导致内部溶剂挥发不充分，固化后易产生鼓包或龟裂，每遍湿膜厚度应控制在0.5毫米以内，采用薄喷多遍方式达到设计厚度。另一种误区认为涂层实干后即可立即摊铺沥青混合料，虽然表干约需2至4小时，但完全固化需24小时以上，过早摊铺高温沥青会破坏未充分固化的涂层，宜在涂布后24至48小时内完成面层摊铺。还有一种观点认为水性涂料可在任何潮湿基面施工，虽然产品对潮湿基面有一定适应性，但基层存在明水时乳液会被稀释破坏，施工前必须排除积水。

注意事项贯穿施工各环节：基层须进行抛丸或喷砂处理，清除浮浆及油污，确保粗糙度均匀。涂料开桶后应充分搅拌均匀，若因储存出现轻微分层属正常现象，不影响性能。喷涂前应对桥面进行含水率检测，高于8%需进行干燥处理。采用高压无气喷涂机施工，喷枪压力宜为12至18MPa，喷嘴与基面保持30至50厘米距离。每道涂布间隔时间以上道涂层表干为准（通常2至4小时），交叉方向喷涂确保覆盖均匀。雨雪天、五级以上大风或基层温度低于5℃时禁止施工。涂层养护期间应避免行人踩踏和车辆碾压，待完全固化后及时洒布粘层油并摊铺沥青面层。施工后应及时清洗喷涂设备，残留涂料固化后难以清除。

产品介绍表明，该涂料适用于水泥混凝土桥面防水粘结层、旧桥面翻新防水处理及隧道明洞顶板防水。在水泥桥面施工中，该涂料能有效防止水分渗入混凝土毛细孔，避免冻融循环引起的结构损伤。在旧桥面翻新工程中，可在清理后直接涂布本产品，无需铲除旧防水层，大幅降低维修成本与工期。对于钢桥面铺装，需先涂布 高渗透环氧沥青防水粘结层 或 GS溶剂反应型防水粘结剂 作为底涂层，再喷涂FYT涂料，形成“环氧底涂+水性面涂”的双层防护体系，增强与钢板的附着力。

桦甸雨晴防水材料招商网 依托湖北宜昌生产厂区，提供 水乳型改性沥青防水涂料、高聚物改性沥青防水涂料、HUT-1防水涂料、PB聚合物改性沥青防水涂料、AMP-100反应型桥面防水涂料、高渗透环氧沥青防水粘结层、纤维增强型道桥防水涂料、溶剂型橡胶沥青防水涂料、水性环氧沥青防水涂料 及 水性沥青基防水涂料 全系列配套产品。针对桥面防水工程，我方技术团队可赴现场进行基层粗糙度检测、喷涂参数优化及涂层厚度检测，协助制定针对性施工方案。如需产品检测报告或现场技术交底，欢迎联系我司桥面防水项目部。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，我们将根据桥型结构与气候条件提供从材料选型到施工验收的全程技术支持。
