预铺反粘型非沥青基高分子自粘防水卷材

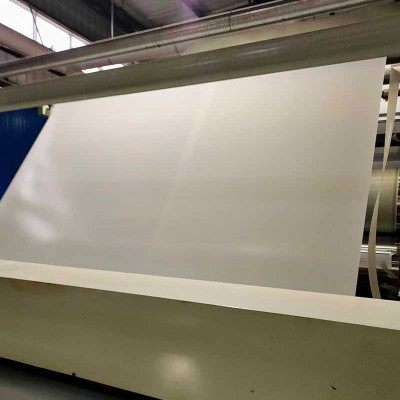

预铺反粘型非沥青基高分子自粘防水卷材以高密度聚乙烯片材为胎体，覆以高性能压敏胶粘层及耐候隔离膜，专为地下工程预铺反粘法施工开发。该卷材与后浇混凝土通过物理吸附与化学交联双重作用形成满粘结合，有效遏制窜水现象。湖北宜昌生产厂区采用全自动挤出复合生产线，配备在线厚度监测与瑕疵检测系统，确保每卷产品尺寸精确、品质稳定。

标准施工工艺要求基层坚实、平整、无明水，阴阳角部位用水泥砂浆抹成圆弧。铺设时先将卷材隔离膜朝下对准基准线展开，相邻卷材搭接宽度不小于80毫米，搭接区采用自粘边直接压合，并用压辊反复滚压至胶料均匀挤出。立面转角及穿墙管周边应加贴附加层，附加层宽度不低于250毫米。钢筋绑扎完成后浇筑混凝土前，需检查卷材有无破损，若发现破损用同材质修补片覆盖封口。

关键技术参数显示，该卷材的拉伸强度（纵向/横向）不低于16MPa，断裂伸长率大于400%，剥离强度（与后浇混凝土）不低于2.0N/mm，持粘性大于30分钟，耐热性（80℃，2h）无滑移，低温柔性（-25℃）无裂纹。抗穿刺强度不低于350N，水蒸气透过率低于0.1g/（m²·h）。所有指标均满足GB/T 23457预铺防水卷材标准要求。

产品特点集中表现为环保性突出，生产过程及使用全程不含沥青成分，无烟无味，对水质和土壤无污染。其压敏胶层具备蠕变自修复能力，当混凝土产生细微裂缝时，胶层可流动填充缝隙，阻断渗水路径。同时，卷材表面覆有耐候颗粒层，可抵御施工期紫外线照射及机械踩踏，确保在复杂工况下保持功能完好。

注意事项贯穿施工各环节。卷材储存温度宜在5℃至40℃，避免阳光直射和潮湿环境，堆放高度不超过四卷。铺设时若遇雨天或五级以上大风应停工，基层含水率过高时需进行干燥处理。搭接部位必须保持清洁，严禁沾染油污或灰尘，否则会显著降低粘结强度。混凝土浇筑时振捣棒不得直触卷材，应保持至少100毫米间距。

包装、储存与运输方面，卷材以中心纸管卷取，外层覆防潮薄膜，每件独立包装并粘贴产品追溯码。批量发货时采用托盘码放，缠绕膜整体固定，厢式货车运输避免日晒雨淋。装卸作业应使用叉车或吊具，禁止直接抛掷或拖拽，防止卷材边缘受损。运抵现场后应尽快使用，若需短期露天存放，必须加盖防水篷布并垫高底部。

常见问题解答：若卷材铺贴后出现局部空鼓，通常因基层凹坑未填平或压辊排气不充分，可采用注射胶粘剂法修复，用专用注胶针头刺入空鼓区注入压敏胶并压实。若搭接边翘起，系滚压力度不足或环境温度过低，应使用热风枪加热搭接带后再次辊压。若混凝土浇筑后卷材与结构发生滑移，多因侧压力过大且固定措施欠缺，应在卷材顶端增设机械压条加固。

温馨提示：进场材料应会同监理单位共同见证取样送检，确认剥离强度及拉伸性能合格后方可大面积施工。预铺卷材的搭接顺序应自低处向高处铺设，避免雨水倒灌进入搭接缝。对于变形缝、后浇带等特殊节点，可组合使用非固化橡胶沥青防水涂料与非沥青基高分子自粘防水卷材形成复合增强层，进一步提升接缝部位的抗变形能力。

厂家服务方面，开原雨晴防水材料招商网 提供SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、PVC聚氯乙烯防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、道路用抗裂卷材、PY型防裂卷材及耐根穿刺防水卷材等全品类配套。我们的技术团队可根据工程防水等级、地质条件及施工季节，定制包含预铺卷材与配套密封材料的整体解决方案。若需现场技术交底或节点深化设计支持，请联系我司工程服务部。曾工 13581494009 / 13872610928，抖音：防水那点事 / 防水材料问曾工，快手：防水那点事 / 防水材料问曾工，将及时响应您的项目需求，提供从选型到验收的全程协助。
