非沥青基高分子自粘防水卷材特性

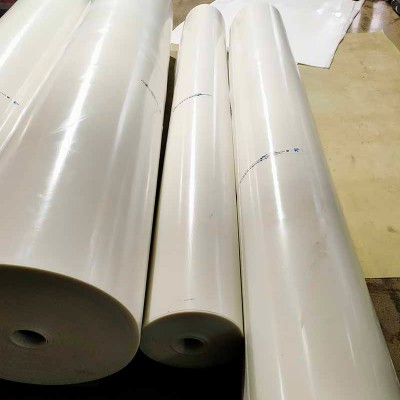

非沥青基高分子自粘防水卷材以高分子片材为胎基，覆以非沥青基压敏胶层和隔离膜，构成一种绿色环保型防水卷材。其核心在于胶层以合成橡胶和增粘树脂为主要成分，不含沥青组分，避免了沥青材料在高温下挥发有害气体和低温下脆化开裂的缺陷。该卷材通过预铺反粘法施工，胶层与后浇混凝土发生物理吸附和化学交联反应，形成牢固的界面结合，有效消除窜水通道。在宜昌生产基地，该产品采用流延挤出与精密涂布一体化生产线，确保片材厚度均匀、胶层涂布量稳定。实际工程中，非沥青基高分子自粘防水卷材常与PVC聚氯乙烯防水卷材配合用于屋面复合防水系统，前者作为预铺层提供与结构层的满粘密封，后者作为面层提供耐候和抗穿刺保护。在地下工程侧墙和底板中，该卷材还可与自粘胶膜防水卷材交替铺设，利用两者相似的胶粘机理形成连续封闭的防水衬垫，有效应对地下水的静水压力和渗透作用。

产品介绍方面，非沥青基高分子自粘防水卷材的片基通常采用高密度聚乙烯或热塑性聚烯烃材料，具有优异的拉伸强度、抗冲击性能和尺寸稳定性。其胶层具备压敏特性，在常温下具有一定黏度，能够在基层轻微潮湿或不平整的情况下仍然实现良好的初始粘结，为后续混凝土浇筑提供可靠的密封基础。卷材搭接采用自粘搭接方式，无需热熔或胶粘剂，搭接边剥离强度可达1.0牛/毫米以上，搭接可靠且操作简便。该卷材的耐化学腐蚀性能突出，对酸碱盐溶液及常见有机溶剂均具有良好的抵抗能力，适用于化工区域和污水处理设施。在隧道工程中，非沥青基高分子自粘防水卷材与蠕变反应型高分子防水卷材可形成互补组合，前者提供满粘密封和抗拉强度，后者提供动态变形适应能力，共同应对围岩压力和地质变形。

性能指标方面，非沥青基高分子自粘防水卷材的片材拉伸强度通常不低于16兆帕，断裂伸长率在400%以上，能够适应基层的正常变形而不发生断裂。其胶层与后浇混凝土的剥离强度在标准条件下应不低于2.0牛/毫米，浸水处理后保持率不低于百分之八十。卷材在-20摄氏度低温条件下无裂纹，在80摄氏度高温条件下无滑动流淌，适用温度范围宽广。不透水性在0.3兆帕压力下保持120分钟无渗漏，满足地下工程防水要求。耐老化性能方面，经人工加速老化试验后，其拉伸强度保持率不低于百分之九十，胶层粘结性能保持良好。以上数据均为实验室标准条件下的典型测试值，实际工程性能受施工环境和养护条件影响可能存在合理波动。

施工工艺是确保非沥青基高分子自粘防水卷材性能充分发挥的关键环节。基面须坚实平整，清除浮浆、油污及尖锐凸起，对凹陷处采用聚合物水泥砂浆修补平整。预铺法施工时，卷材胶层面朝上铺设于垫层或侧墙基层上，相邻卷材搭接宽度长边不小于80毫米，短边不小于100毫米，搭接前应撕去隔离膜，用压辊压实搭接边确保粘结密实。卷材铺设完成后应及时绑扎钢筋并浇筑混凝土，避免卷材暴露时间过长导致胶层受污染或紫外线老化。在立面施工时，应采用机械固定辅助措施，每隔一定间距用射钉和垫片固定卷材上端，防止浇筑混凝土时卷材滑移脱落。细部节点如桩头、承台和变形缝处，应预先涂刷专用配套处理剂或粘贴附加增强带，增强带宽度每侧不小于200毫米。

常见问题及处理方法需准确掌握。若卷材与后浇混凝土剥离强度不足，常见原因为胶层面受粉尘污染或混凝土振捣时冲击过大，应在铺设后及时覆盖保护膜，浇筑时避免振捣棒直接接触卷材。若搭接边出现张口或起翘，多为搭接时基面潮湿或压辊力度不足所致，应重新撕开搭接边，用热风枪加热胶层后再行压合。若卷材出现局部鼓泡，通常为基面潮气在浇筑混凝土后受热膨胀引起，应在铺设前确保基面干燥，或在卷材上刺破小孔排气后修补。对于浇筑后发现的卷材破损，可采用同材质补片进行自粘修复，补片尺寸应大于破损区域外延至少100毫米。

参考用量依据铺设面积和搭接损耗综合确定。非沥青基高分子自粘防水卷材的幅宽通常为1.0米或2.0米，每卷长度为20米。实际用量需考虑搭接损耗，损耗率一般为百分之十五至百分之二十，对于节点复杂的工程，损耗率可能增至百分之二十五。采购时应根据设计图纸精确计算铺设面积并预留适当余量。

包装、储存与运输环节须严格规范。卷材以热缩膜或编织布包装成卷，每卷贴有合格证，标注产品名称、生产批号及储存条件。储存时应竖直放置于阴凉通风库房内，底部垫高防潮，堆码高度不超过两层，防止长期挤压变形。储存环境温度宜在5至40摄氏度之间，远离热源和有机溶剂。运输装卸过程中应轻吊轻放，防止卷材边缘碰撞损伤，严禁抛掷和滚滑。雨天运输应加盖防水篷布，避免卷材受潮影响胶层黏性。

常见误区需要加以辨析。部分施工人员认为非沥青基卷材与普通自粘卷材施工方法完全相同，但非沥青基卷材的胶层对紫外线敏感，暴露时间过长会降低粘结性能，应在铺设后及时浇筑混凝土覆盖。另有一些工程人员忽视卷材与基层的排气处理，认为满粘即可，但对于大面积铺设，应设置排气道或采取点粘措施，防止混凝土水化热产生的气体在卷材下积聚。还有观点认为卷材越厚防水效果越好，但厚度增加会提高材料成本和施工难度，应根据设计防水等级合理选择厚度规格，而非盲目追求过厚。

如需进一步了解非沥青基高分子防水卷材与自粘聚合物改性沥青防水卷材、道路用抗裂卷材或PY型防裂卷材的性能对比及选型建议，欢迎联系曾工（13581494009 或 13872610928）获取技术资料与现场指导。您也可通过抖音及快手平台搜索“防水那点事”或“防水材料问曾工”，查阅该卷材的施工演示视频与节点处理实例。
