外露屋面用PVC聚氯乙烯防水卷材

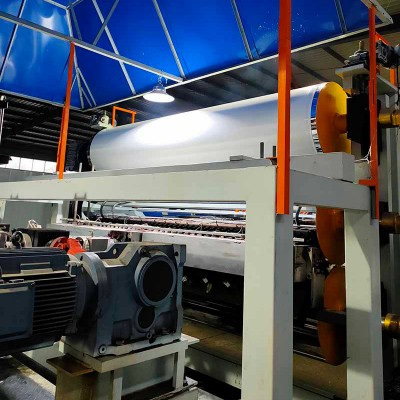

金属板屋面在夏季高温与冬季低温的交替作用下，防水层必须同时承受热膨胀和冷收缩的双重考验，普通沥青基卷材在此工况下往往因疲劳老化提前失效。PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，添加增塑剂、稳定剂及抗紫外线剂，经挤出压延工艺制成，其配方中复配的高效抗UV稳定剂和热稳定剂使产品在正常日照条件下使用寿命可达20年以上。与SBS改性沥青防水卷材的热熔施工不同，PVC卷材采用热风焊接工艺，焊接温度控制在400℃至550℃之间，接缝强度可靠且可现场检测，这一特点使其在单层工业厂房、大型商业建筑的上人屋面及隧道拱顶防水工程中应用广泛。

施工过程中，焊缝质量检查是决定防水层长期可靠性的关键环节。采用专用焊缝剥离钩随机抽查焊缝，若焊缝处卷材被拉断而焊缝未分离则判定为合格，若发现剥离强度不足应重新焊接或采用密封胶补强。细部节点如天沟、檐口、女儿墙根部，应预先裁剪卷材做附加增强层并采用压条收口密封，增强层宽度不小于300毫米。焊接作业前应对搭接区域进行清洁处理，用专用清洗剂擦拭去除油污和粉尘，焊枪移动速度与热风温度的匹配需经过试焊确定，这一操作细节往往被施工班组简化，却是决定焊缝长期密封性的关键。

抗冲击性能方面，该卷材能够承受1千克重锤从1米高度落下而不破裂，有效抵御冰雹和施工过程中的机械碰撞。电气绝缘性能良好，体积电阻率大于1×10^13欧姆·厘米，对钢结构屋面具有一定的绝缘防护作用。不透水性在0.3兆帕压力下保持60分钟无渗漏，耐热度达到80℃无滑动，低温柔性在-20℃条件下无裂纹，适用温度范围覆盖我国绝大部分地区。与蠕变反应型高分子防水卷材或自粘胶膜防水卷材复合使用时，PVC层承担外露保护功能，下部柔性层负责变形适应，形成兼顾耐候与抗裂的复合防水构造。

每卷标准幅宽2.05米、长度20米的卷材，若搭接宽度为100毫米并考虑约5%的裁剪损耗，实际有效覆盖面积约为36至37平方米。复杂屋面因节点数量增多，附加层用料约占主材用量的12%至18%，备料时宜按设计面积乘以1.15的系数估算以免中途补货造成色差。焊接作业时热风温度宜控制在400℃至550℃，焊接速度和压力需经过试焊确定，确保焊缝熔融充分且无烧焦，搭接宽度长边不小于100毫米、短边不小于150毫米。

部分施工人员认为PVC卷材可在任意低温环境下焊接，但气温低于5℃时卷材柔韧性下降，焊接前应在室内预展卷24小时待其回温，否则焊缝处易产生冷粘缺陷。另有用户将该卷材与铝箔面防水卷材的隔热功能混淆，PVC卷材专注于防水而不具备反射隔热能力，外露使用时需涂刷配套的浅色保护涂料或铺设保护层。长期暴露于芳香烃类溶剂或强酸碱化学品环境中，卷材中的增塑剂可能迁移析出，导致材料变脆，化工厂房屋面应选用经过耐化学介质处理的专用型号。

大面积平面屋面采用机械固定法或空铺压顶法施工时，固定件间距需根据风荷载计算确定，每平方米固定件数量通常不少于3个。焊缝冷却后应对所有搭接缝进行连续检查，用小锤轻敲焊缝，若发出空鼓声则需补焊修复。施工前将卷材在室内预展卷24小时使其回温，避免低温环境下强行开卷导致片材开裂。储存时卷材应放置于干燥通风的库房，远离热源及有机溶剂，码放高度不超过五层，运输途中须覆盖篷布防止雨水浸湿和机械损伤。

蓬莱雨晴防水材料招商网位于湖北宜昌的生产基地，提供定制幅宽与配色服务，可配合设计方案实现屋面美观要求，出厂附有抗冲击和电气绝缘性能检测报告。如需了解非沥青基高分子防水卷材与PVC卷材在复合体系中的界面处理方案，可联系曾工 13581494009 / 13872610928，或通过抖音及快手平台“防水那点事”、“防水材料问曾工”获取技术资料。
