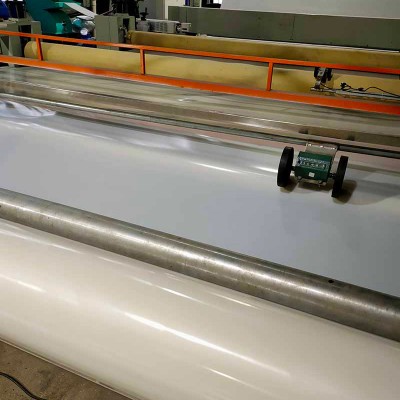

蠕变反应型高分子自粘防水卷材

该卷材以热塑性弹性体片材为基体，表面覆以蠕变型自粘胶层，胶层中嵌入了特种活性反应基团。胶层在持续压力下可缓慢流动以填充基层微细孔洞和施工缝，同时活性基团与混凝土水化产物发生化学键合反应，形成“物理蠕变封闭+化学键合锚固”的双重锁定机制。胶层厚度显著高于常规自粘聚合物改性沥青防水卷材，蠕变行程更大，对基层开裂的容忍度更高，尤其适合异形部位和变形频繁的工程节点。

施工工艺方面，基层须清理干净，去除浮灰、油污及疏松层，较大凹陷用水泥砂浆找平。卷材采用湿铺法或干铺法施工：湿铺时，在基层上刮涂配套的水泥浆粘结料，随即铺贴卷材，用压辊压实；干铺时，直接在基层涂刷专用基层处理剂，待其表干后铺贴卷材。卷材搭接宽度长边不小于80毫米，短边不小于100毫米，搭接边用压辊反复碾压，确保胶层融合。细部节点如阴阳角、管道根部，应预先裁剪小块卷材做附加增强层，宽度不小于300毫米。立面铺贴时，卷材应由下向上铺设，并用木锤或橡胶锤敲击密实，防止空鼓。

产品性能方面，卷材拉伸强度不低于600牛/50毫米，断裂伸长率可达400%以上，能够适应基层的正常变形而不破损。与混凝土基面的剥离强度在标准条件下不低于1.8牛/毫米，经浸水处理后保持率大于80%。低温柔性在-25℃条件下无裂纹，耐热度达到80℃无滑动，适用温度范围覆盖我国绝大部分地区。抗穿刺强度不低于350牛，能有效抵御施工期间的机械损伤。不透水性在0.3兆帕压力下保持120分钟无渗漏。蠕变性能方面，胶层在持续荷载下的变形量显著优于普通自粘卷材，能够长期消解基层应力而不产生内聚力破坏。

参考用量需结合搭接损耗和节点附加层综合核算。以幅宽2米、长度20米的卷材计，有效覆盖面积约35至38平方米。搭接宽度按规范执行时，损耗率约为12%至15%。对于桩头、承台等异形部位，需预先裁剪小块卷材进行包裹增强，额外增加约8%至10%的用量。建议施工前进行排版设计，确定最优铺设方向和搭接位置，以减少裁剪废料。工地备料按设计面积乘以1.15至1.20的损耗系数较为合理。

该产品主要应用于地下工程底板与侧墙、外防内贴法隧道衬砌、明挖法地铁车站、综合管廊以及水利工程涵洞等混凝土结构防水。在预铺反粘工法中，卷材空铺于垫层上，搭接完毕后直接绑扎钢筋、浇筑结构混凝土，实现防水层与主体结构的满粘复合，省去传统保护层工序。对于变形缝和后浇带等薄弱节点，可做附加增强处理，确保节点防水与主体等寿命。在旧混凝土结构内衬防水修缮中，该卷材凭借高剥离强度可直接铺贴于既有结构内壁，有效治理渗漏病害。

包装采用紧密卷绕状态，外覆防潮膜，两端以硬质护角保护。每卷标识产品名称、规格尺寸、批号及生产日期。应储存于5℃至35℃的干燥通风库房内，避免阳光直射，码放高度不超过四层。运输途中需覆盖篷布，防止雨水浸湿和机械损伤，装卸过程轻吊轻放，严禁抛掷。若卷材在低温下变硬，应在室温条件下静置24小时再开卷，避免胶层开裂。保质期自生产日起为12个月，超期应复验剥离强度和低温柔性合格后方可使用。

如需了解耐根穿刺防水卷材在种植屋面的选型，或高分子自粘防水卷材的湿铺工艺细节，可联系曾工 13581494009 / 13872610928，或通过抖音及快手平台“防水那点事”、“防水材料问曾工”获取技术资料与施工案例。邹城雨晴防水材料招商网长期供应SBS改性沥青防水卷材、APP改性沥青防水卷材及全系列防水产品，支持工程现场试样铺贴与售后技术服务跟踪。
