耐候型PVC聚氯乙烯防水卷材

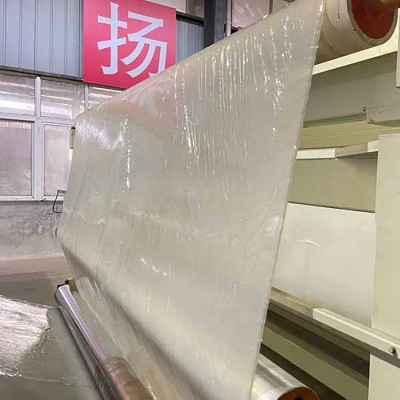

耐候型PVC聚氯乙烯防水卷材以聚氯乙烯树脂为主要原料，添加增塑剂、稳定剂及抗紫外线剂，通过挤出压延工艺制成。该卷材兼具高分子自粘防水卷材的柔韧性和可焊性，并通过配方优化显著提升了抗紫外线和热老化能力，特别适用于外露式屋面及高紫外线辐射区域。其表面可制成光面或麻面，光面便于清洁和反射阳光，麻面则能增强与后续覆盖层的粘结力。

耐热度达到80℃无滑动，低温柔性在-20℃条件下无裂纹，适用温度范围覆盖我国绝大部分地区。抗冲击性能优异，能够承受1千克重锤从1米高度落下而不破裂，有效抵御冰雹和施工过程中的机械碰撞。电气绝缘性能良好，体积电阻率大于1×10^13欧姆·厘米，对钢结构屋面具有一定的绝缘防护作用，不透水性在0.3兆帕压力下保持60分钟无渗漏。与SBS改性沥青防水卷材的热熔施工不同，PVC卷材采用热风焊接工艺，焊接温度控制在400℃至550℃之间，接缝强度可靠且可现场检测。

大型商业建筑与工业厂房的单层屋面系统是该产品的主要应用方向，同时适用于地下室顶板种植绿化区域及隧道拱顶防水。在旧屋面翻新工程中，该卷材可直接铺贴于既有防水层之上，无需铲除旧层，有效减少建筑垃圾和施工噪音。对于人防工程或地铁车站，常搭配蠕变反应型高分子防水卷材或自粘胶膜防水卷材形成复合防水构造，其中PVC层承担外露保护功能，下部柔性层负责变形适应。在道路桥梁桥面防水系统中，与道路用抗裂卷材复合使用可兼顾抗裂性与耐久性，满足复杂工况要求。

施工前应将卷材在室内预展卷24小时使其回温，避免低温环境下强行开卷导致片材开裂。焊接作业时，热风温度宜控制在400℃至550℃，焊接速度和压力需经过试焊确定，确保焊缝熔融充分且无烧焦。搭接宽度长边不小于100毫米，短边不小于150毫米，焊接前应用清洁布蘸取专用清洗剂擦拭搭接区域，保证无尘无油。细部节点如天沟、檐口、女儿墙根部，应预先裁剪卷材做附加增强层，并采用压条收口密封，增强层宽度不小于300毫米。

施工完成后的焊缝质量检查至关重要，采用专用焊缝剥离钩随机抽查，若焊缝处卷材被拉断而焊缝未分离则判定为合格。若发现剥离强度不足，应重新焊接或采用密封胶补强，确保接缝长期服役不开裂。施工后应及时施工保护层或覆盖遮阳网，避免卷材长期暴露于紫外线环境中，延长其使用寿命。

储存时卷材应放置于干燥通风的库房，远离热源及有机溶剂，码放高度不得超过五层。运输途中须覆盖篷布防止雨水浸湿和机械损伤，装卸过程轻吊轻放避免端面撞击变形。若卷材在低温下变硬，应在室温下静置24小时后再开卷使用，确保施工顺利进行。微山雨晴防水材料招商网位于湖北宜昌的生产基地，提供定制幅宽与配色服务，可配合设计方案实现屋面美观要求。如需了解非沥青基高分子防水卷材与耐根穿刺防水卷材在种植屋面的复合方案，可联系曾工 13581494009 / 13872610928，或通过抖音及快手平台“防水那点事”、“防水材料问曾工”获取技术资料与施工案例。
