非沥青基高分子防水卷材

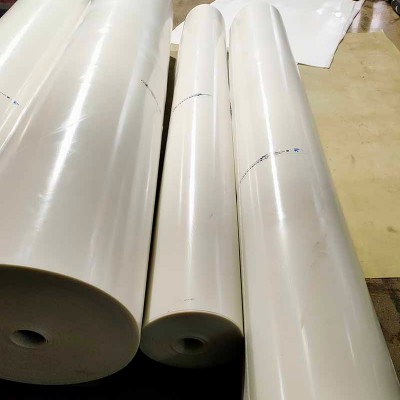

非沥青基高分子防水卷材以高密度聚乙烯或热塑性聚烯烃片材为基体，表面覆以高性能压敏胶层和耐候隔离膜，是一款专为预铺反粘和湿铺工艺设计的新型卷材。该产品摒弃传统沥青基胶料，采用环保型高分子胶粘体系，在保证粘结强度的同时大幅降低挥发性有机化合物释放，适用于对空气质量要求严格的室内及地下工程。其胶层与后浇混凝土水化产物发生化学键合，形成满粘且不可逆的界面结合，有效消除窜水通道，防水可靠性优于传统SBS改性沥青防水卷材的热熔满粘体系。

关键技术参数体现其工程性能。卷材拉伸强度不低于600牛/50毫米，断裂伸长率可达400%以上，能够适应基层因温度和荷载引起的变形。剥离强度与混凝土基面在标准条件下不低于2.0牛/毫米，浸水处理后仍能保持1.5牛/毫米以上。低温弯折性在-25℃无裂纹，耐热度达到80℃无滑动，适用温度范围宽。抗穿刺强度不低于350牛，可有效抵御施工期间的机械损伤。与PVC聚氯乙烯防水卷材相比，非沥青基产品在低温柔性和环保性方面更具优势，且无需专用焊接设备，施工更便捷。

施工工艺强调基层处理和卷材铺贴细节。基层须平整、坚实、无明水，对局部凹凸采用水泥砂浆找平，清除浮灰和尖锐物。铺设前先涂刷配套的界面处理剂，增强胶层与基层的初始粘附力。卷材开卷后按设计位置定位，揭去隔离膜，将胶层面朝下铺贴，用压辊从中间向两边反复碾压，排除空气并使胶料与基层充分接触。搭接宽度长边不小于80毫米，短边不小于120毫米，搭接处需用专用压辊压实并涂刷搭接密封胶。立面铺贴时，卷材应自下而上进行，并用临时固定件辅助锚固，防止重力滑移。与自粘聚合物改性沥青防水卷材的热熔搭接不同，非沥青基产品采用冷粘搭接，无需明火，安全环保。

应用场景主要涵盖地下工程底板和侧墙、外防内贴法隧道衬砌、明挖法地铁车站、综合管廊以及水利工程涵洞。在预铺反粘工法中，卷材空铺于垫层上，搭接完毕后直接绑扎钢筋、浇筑结构混凝土，实现防水层与主体结构的满粘复合，省去传统保护层工序。对于变形缝和后浇带等薄弱节点，可搭配蠕变反应型高分子防水卷材或自粘胶膜防水卷材做附加增强，确保节点防水与主体等寿命。在旧屋面翻新工程中，该卷材也可直接覆盖于原有防水层表面，形成新的外露防水层，利用其胶层与旧基面的粘结力恢复防水功能。

参考用量需结合搭接损耗和节点附加层核算。标准幅宽2米、长度20米的卷材，有效覆盖面积约为35至38平方米（扣除搭接和裁剪损耗）。搭接宽度按规范执行时，损耗率约为10%至15%。对于桩头、承台等异形区域，需预先裁剪小块卷材进行包裹增强，额外增加约5%至8%的用量。建议根据施工图进行排版计算，并现场试铺确定最优铺设方向，以减少边角料产生。

常见误区必须澄清。误区一，认为该卷材可在任何潮湿基面上直接铺贴，实际施工要求基面无明显明水，但允许潮湿状态，若基面有积水需先排干并晾干至手摸无湿润感。误区二，认为搭接后无需密封处理，虽然胶层具备自粘性，但在立面或温差较大区域，搭接缝仍需涂刷专用密封胶或使用配套的密封膏进行封边，以增强长期防水可靠性。误区三，将非沥青基卷材与铝箔面防水卷材的隔热功能混淆，前者专注于防水，不具备反射隔热功能，外露使用时需涂刷保护层或覆盖保温层。

常见问题涉及施工环境和成品保护。问题一，夏季高温时卷材胶层过于粘软，揭膜困难，可将卷材置于阴凉处降温后再铺贴，或使用专用隔离膜破口器辅助开启。问题二，冬季低温时胶层初粘性下降，可用热风枪对胶层和基面进行适度预热（不超过60℃），增强初期粘结效果。问题三，卷材铺贴后遇雨水浸泡，应立即排除积水并检查搭接缝有无张口，必要时进行修补。施工完成后应及时进行保护层施工，防止钢筋绑扎或焊接作业时火花灼伤卷材。

我们的优势在于湖北宜昌生产基地拥有多条非沥青基高分子卷材自动化生产线，产品幅宽可定制，满足不同工程排版需求。清徐雨晴防水材料招商网作为服务窗口，可提供卷材与配套密封胶的系统供应，针对重点工程安排技术人员现场指导试铺和搭接工艺验证。同时支持小批量试样供货，方便施工单位在正式开工前进行施工适应性试验，确保大面积施工质量可控。

注意事项需贯穿施工全程。卷材应存放在干燥通风的库房内，码放高度不超过四层，远离热源和有机溶剂。施工温度宜为5℃至35℃，风力超过五级或雨雪天气应停止作业。铺贴完成后应及时浇筑混凝土或施工保护层，避免卷材长期暴露受紫外线老化。若需临时外露，应采用遮阳网覆盖，减少光老化影响。所有施工人员须穿着软底鞋，避免尖锐鞋钉刺穿卷材。

曾工 13581494009 / 13872610928，如需了解耐根穿刺防水卷材在种植屋面的选型，或PY型防裂卷材在变形缝处的搭配方案，可通过抖音及快手平台“防水那点事”、“防水材料问曾工”获取技术资料。清徐雨晴防水材料招商网长期供应道路用抗裂卷材、高分子自粘防水卷材及APP改性沥青防水卷材等全系列产品，并提供现场施工技术指导与售后质量跟踪服务。
