PVC聚氯乙烯防水卷材

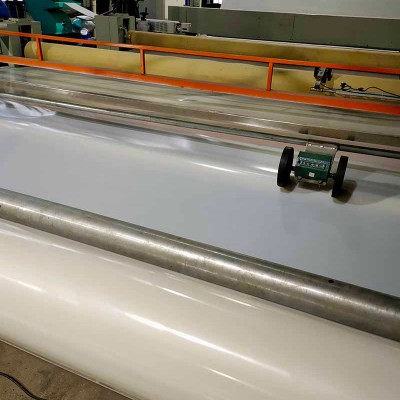

产品介绍：本产品以聚氯乙烯树脂为原料，加入增塑剂、抗紫外线助剂及稳定剂，经挤出压延工艺制成。具有良好的尺寸稳定性和耐化学腐蚀性，适用于外露式屋面、水池内衬及隧道衬砌的防水工程。太原雨晴防水材料招商网（生产厂址：湖北宜昌）提供该产品的规格定制与焊接施工指导。

性能指标：拉伸强度≥10MPa，断裂伸长率≥200%，低温弯折性-25℃无裂纹，加热伸缩量≤2.0mm。抗穿孔性通过检测，耐老化时间≥1000小时。耐化学腐蚀（10%硫酸、10%氢氧化钠浸泡28天）无变化。

常见误区：误区一：PVC卷材可在潮湿基面直接焊接。实际基面必须干燥，否则焊接时水汽受热膨胀导致鼓泡。误区二：卷材越厚越耐用。过厚会增加焊接难度且成本上升，1.5~2.0mm为常用范围。误区三：所有PVC卷材都耐外露。普通配方老化后脆裂，只有添加抗紫外线助剂的外露型才能长期使用。

标准施工工艺：基层须平整、干燥、无尖锐物。采用热风焊接法，焊接温度400~450℃，焊嘴速度1.5~2m/min。搭接宽度不小于100mm，焊缝需通过充气检测（压力0.2MPa保持2分钟不降压）。阴阳角及穿墙管处裁剪附加片材。施工温度不宜低于0℃，雨雪天禁止作业。

参考用量：1.5mm厚卷材每平方米重量约1.8kg，每卷（20m×2m）可铺贴约36平方米（扣除搭接损耗）。焊条消耗量约0.1kg/m。实际用量应增加5%作为裁剪损耗。

温馨提示：施工前卷材应开卷平放24小时消除内应力。焊接前必须清洁搭接面油污和灰尘。阴阳角及穿墙管部位应裁剪附加片材，焊缝需通过充气检测（压力0.2MPa保持2分钟不降压）。明火作业区须配备灭火器材。储存时直立码放，避免日晒，保质期18个月。

常见问题：问：卷材搭接缝处漏水如何处理？答：先清洁搭接面，用热风焊枪重新补焊，并用配套密封胶封边。问：能否在低温环境下施工？答：施工温度不宜低于0℃，否则卷材变脆，焊接强度下降。问：与SBS改性沥青防水卷材相比哪个更耐腐蚀？答：PVC卷材耐酸碱性能优异，适合化工厂房屋面；SBS卷材耐油性更好。

合作与咨询：太原雨晴防水材料招商网提供PVC聚氯乙烯防水卷材的焊接施工指导及焊缝剥离检测服务。联系曾工 13581494009 / 13872610928，抖音及快手平台搜索 防水那点事 或 防水材料问曾工 获取焊缝测试视频。自粘聚合物改性沥青防水卷材冷施工，而本品需热风焊接，请根据工况选择。

注意事项：焊接温度不宜过高，防止卷材烧焦。操作人员应佩戴防护手套和护目镜，注意烫伤。卷材铺贴后24小时内避免踩踏。长期储存应直立码放，防止挤压变形。开卷后若发现胎基断裂或涂盖不均，不得使用。
