耐腐蚀PVC聚氯乙烯防水卷材

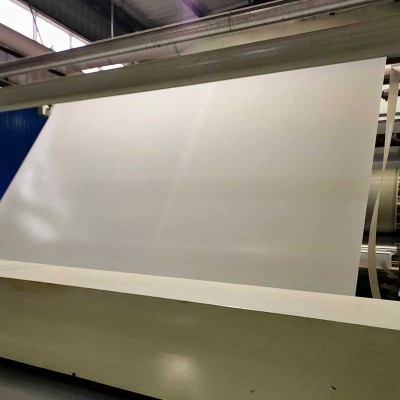

产品简介：本产品以聚氯乙烯树脂为原料，加入增塑剂、抗紫外线助剂及稳定剂，经挤出压延工艺制成。具有良好的尺寸稳定性和耐化学腐蚀性，尤其适用于化工厂房、污水处理池等强腐蚀环境的外露防水工程。柳州雨晴防水材料招商网（生产厂址：湖北宜昌）提供该产品的规格定制与焊接施工指导。

性能指标：拉伸强度≥10MPa，断裂伸长率≥200%，低温弯折性-25℃无裂纹，加热伸缩量≤2.0mm。抗穿孔性通过检测，耐老化时间≥1000小时。耐化学腐蚀（10%硫酸、10%氢氧化钠浸泡28天）无变化。

参考用量：1.5mm厚卷材每平方米重量约1.8kg，每卷（20m×2m）可铺贴约36平方米（扣除搭接损耗）。焊条消耗量约0.1kg/m。实际用量应增加5%作为裁剪损耗。

常见误区：误区一：PVC卷材可在潮湿基面直接焊接。实际基面必须干燥，否则焊接时水汽受热膨胀导致鼓泡。误区二：卷材越厚越耐用。过厚会增加焊接难度且成本上升，1.5~2.0mm为常用范围。误区三：所有PVC卷材都耐外露。普通配方老化后脆裂，只有添加抗紫外线助剂的外露型才能长期使用。

应用场景：适用于外露式屋面、水池内衬及隧道衬砌的防水工程，尤其适合化工厂房、污水处理池等耐腐蚀要求高的场所。与耐根穿刺防水卷材复合使用时，先铺本品做防水层，再铺阻根卷材用于种植屋面。SBS改性沥青防水卷材需热熔施工，而本品采用热风焊接，无明火更安全。

温馨提示：施工前卷材应开卷平放24小时消除内应力。焊接前必须清洁搭接面油污和灰尘。阴阳角及穿墙管部位应裁剪附加片材，焊缝需通过充气检测（压力0.2MPa保持2分钟不降压）。明火作业区须配备灭火器材。储存时直立码放，避免日晒，保质期18个月。

注意事项：焊接温度控制在400~450℃，焊嘴移动速度1.5~2m/min。操作人员佩戴防护手套和护目镜，防止烫伤。雨雪天及基层潮湿时严禁施工。卷材铺贴后24小时内避免踩踏。长期储存应直立码放，防止挤压变形。开卷后若发现胎基断裂或涂盖不均，不得使用。

柳州雨晴防水材料招商网提供本产品的焊接施工指导及焊缝剥离检测服务。联系曾工 13581494009 / 13872610928，抖音及快手平台搜索 防水那点事 或 防水材料问曾工 获取焊缝测试视频。自粘聚合物改性沥青防水卷材冷施工，而本品需热风焊接，请根据工况选择。
