PVC聚氯乙烯防水卷材

产品简介

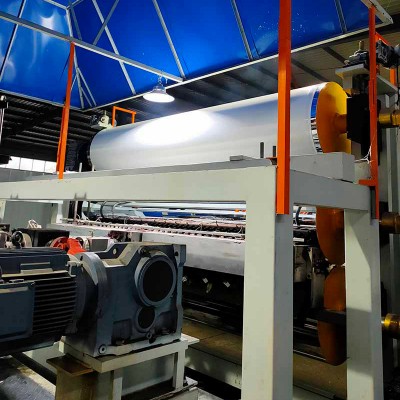

PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，加入增塑剂、稳定剂和抗紫外线剂，通过压延工艺制成，具有优良的耐候性和耐化学腐蚀性。与SBS改性沥青防水卷材相比，本产品可采用热风焊接，搭接缝强度高且无明火施工。APP改性沥青防水卷材耐热性好，但PVC卷材在低温-30℃下仍保持柔韧性，适合寒冷地区。自粘聚合物改性沥青防水卷材靠胶层粘结，而PVC卷材焊接后形成整体，抗窜水性能更优。

参考用量
每平方米铺设卷材，实际面积按展开计算，搭接宽度长边80mm、短边120mm，损耗系数约1.07。热风焊接时，每米焊缝耗电约0.15度，焊条用量约0.01kg/m。与高分子自粘防水卷材相比，本产品无需搭接胶带，但需配备热风焊枪。

应用场景
适用于地下室顶板、隧道衬砌、垃圾填埋场、水池及外露屋面。在种植屋面工程中，可与耐根穿刺防水卷材复合使用：下层铺耐根穿刺卷材，上层铺PVC卷材作为耐候保护层。对于化工厂房，本产品耐酸碱腐蚀，可直接暴露于化学气体环境。

常见误区
一种错误认知是热风焊接温度越高越好，实际超过550℃会使PVC分解产生氯化氢，焊缝脆裂。还有人认为可以在雨天施工，焊接前基面和卷材必须干燥，否则水分汽化产生气泡。切勿将本产品与铝箔面防水卷材混用，铝箔会反射热量，导致焊接温度不足。

常见问题
问：焊接后焊缝出现发黄是什么原因？答：通常因焊接温度过高或焊枪移动过慢，应调低温度至400-450℃，加快移动速度。问：能否在旧沥青卷材上直接铺贴？答：可以，但需先涂刷专用隔离剂，防止沥青油渗出腐蚀PVC。问：与蠕变反应型高分子防水卷材相比有何优势？答：PVC卷材焊接后尺寸稳定性好，蠕变卷材适合异形部位，两者可按需选用。

注意事项
施工前基面需平整、无尖锐凸起，铺设方向宜顺坡搭接。热风焊枪使用时保持与卷材距离2-3cm，焊嘴与焊缝成45°角。每道焊缝完成后用压辊滚压排气。施工温度宜-10℃以上，风力超过5级时需挡风。储存时直立码放，避免日晒，堆放高度不超过3层。

包装、储存与运输
每卷幅宽2m，长度20m，纸筒包装。储存于5-40℃阴凉仓库，远离热源和溶剂。运输时防止机械损伤和雨淋，保质期12个月。

温馨提示
开卷后如卷材轻微粘连，在5℃以上环境放置24小时可恢复。焊接前用抹布清洁搭接面，去除油污和粉尘。废弃卷材按塑料类回收，不可焚烧。

联系方式
曾工 13581494009 / 13872610928 提供技术咨询，抖音搜索“防水那点事”或“防水材料问曾工”，快手关注“防水那点事/防水材料问曾工”获取焊接教学。宣城雨晴防水材料招商网（生产厂址：湖北宜昌）支持全国配送。
