耐候型PVC聚氯乙烯防水卷材

产品特点

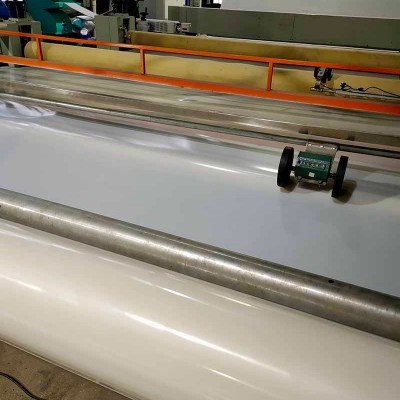

挤出压延工艺制成的聚氯乙烯树脂卷材，添加了抗紫外线剂和热稳定剂，表层为耐候型涂层。人工气候老化1000小时后，拉伸强度保持率≥90%，低温柔性仍能达到-25℃无裂纹。该材料燃烧时离火自熄，且不产生二噁英，环保性能优于传统沥青基卷材。

关键技术参数
厚度规格有1.2mm、1.5mm、2.0mm，幅宽1.0m或2.0m，长度15m或20m。拉伸强度≥12MPa，断裂延伸率≥250%，尺寸变化率≤2.0%。低温柔性-30℃无裂纹，耐热性80℃无滑动。抗穿孔性不渗水，不透水性（0.3MPa×30min）合格。

常见误区
有人认为PVC卷材可以像自粘聚合物改性沥青防水卷材一样冷粘施工，实际必须采用热风焊接，搭接边用自动焊机熔融。还有人将本品与沥青类卷材直接叠层铺设，增塑剂会迁移导致卷材发硬脆裂。另外，施工时若基面含水率过高，焊接后水汽膨胀会造成鼓包，必须保持干燥。

注意事项
基层应平整、干燥、无尖锐凸起，混凝土表面需涂刷专用基层胶。热风焊接时温度控制在500~550℃，焊接速度1.5~2.0m/min，现场试焊确定最佳参数。卷材搭接宽度≥80mm，焊接后焊缝处应有均匀熔融挤出物。雨天、五级以上大风或基面温度低于0℃禁止施工。

常见问题
问：PVC卷材破损如何修补？答：清理破损区域，裁剪同材质卷材用热风焊枪补焊，焊缝宽度≥50mm。问：能否直接暴露于强紫外线？答：可以，本品为耐候型，可直接外露使用，无需保护层。问：与TPO防水卷材有何区别？答：PVC耐化学腐蚀更优，TPO低温性能略好且更环保，根据工况选择。

温馨提示
开卷后应检查卷材表面有无划伤或气泡，隔离膜需随铺随撕。焊接前用丙酮擦拭搭接边缘去除油污。卷材铺贴后应及时铺设保护层或完成上道工序，避免长期堆放重物。储存时码高不超过5层，环境温度≤40℃，远离热源。

包装●储存●运输
卷材采用编织布或纸箱独立包装，每卷附产品合格证。储存于阴凉通风库房，避免阳光直射，保质期12个月。运输时平放或直立，捆扎牢固，防止划伤卷材表面。搬运时轻拿轻放，禁止抛掷。

合作优势
永州雨晴防水材料招商网生产厂址位于湖北宜昌，供应SBS改性沥青防水卷材、APP改性沥青防水卷材、铝箔面防水卷材、自粘聚合物改性沥青防水卷材、高分子自粘防水卷材、蠕变反应型高分子防水卷材、自粘胶膜防水卷材、非沥青基高分子防水卷材、道路用抗裂卷材、PY型防裂卷材、耐根穿刺防水卷材等全系列产品。提供热风焊接培训及现场技术指导。如需样品或检测报告，请联系曾工 13581494009 / 13872610928，抖音及快手搜索防水那点事或防水材料问曾工，获取PVC卷材焊接实拍演示。
