耐候型PVC聚氯乙烯防水卷材

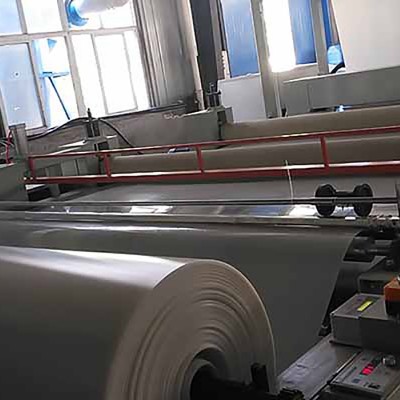

该卷材以聚氯乙烯树脂为基料，添加抗紫外线助剂及增塑剂，经压延工艺制成。上表面为浅灰色，可反射日光降低屋面温度，下表面为毛面，与基层粘结更牢固。与普通PVC卷材相比，本品耐人工气候老化性能提升30%，适合长期外露使用。生产厂址位于湖北宜昌，卷材幅宽1.05m、2.05m，长度20m。

施工时基层须干燥、平整，无尖锐物。采用热风焊接工艺，焊机温度控制在300~350℃，焊嘴距卷材5mm，匀速移动。搭接宽度长边100mm、短边120mm，焊接后做剥离试验，强度应≥3.5N/mm。阴阳角、管根处先铺贴附加层，再用焊枪密封。焊接过程中注意防火，操作人员佩戴防护面罩及耐热手套。

误区一认为卷材可随意弯折，低温时变脆应预热后再铺贴。误区二焊接温度越高越快，超过380℃会烧焦卷材，需做试焊调整。误区三可在潮湿基面施工，焊接时水汽会导致焊缝不牢，必须保持干燥。

厚度1.2mm、1.5mm、2.0mm可选，拉伸强度≥12MPa，断裂伸长率≥250%。低温弯折性-25℃无裂纹，热老化（80℃，168h）拉伸强度保持率≥90%。抗穿孔性（500g·500mm）无渗漏。耐化学腐蚀，可用于垃圾填埋场、污水处理池。

每平方米主材按排版计算，损耗率6%~10%。焊条用量每米约0.05kg。与铝箔面防水卷材相比，本品焊缝整体性强，无需额外粘接剂。贮存时平放堆高不超过3层，远离热源及溶剂。运输中防止机械损伤，与APP改性沥青卷材分车装载。

问：卷材表面鼓包如何处理？答：刺破排气后压实，补焊一块覆盖。问：能否用于饮用水池？答：选用环保型PVC卷材，通过卫生认证即可。问：保质期多久？答：阴凉库房存放，有效期12个月。开卷后应尽快使用，避免增塑剂迁移。

施工前需做试焊并剥离试验。焊嘴保持清洁，定期更换磨损部件。若不慎烫伤，立即冷水冲洗。剩余卷材立放于干燥处。如需现场技术指导及焊接参数表，请联系 曾工 13581494009/13872610928，或关注抖音/快手 防水那点事 查看PVC卷材热风焊接演示。
