预铺式高分子自粘防水卷材

产品简介

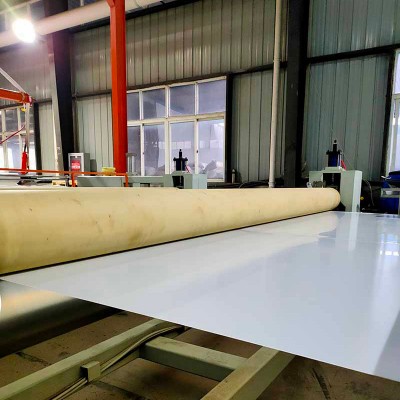

预铺式高分子自粘防水卷材以高密度聚乙烯（HDPE）为片材主体，表面涂覆一层反应型热熔压敏胶，胶层覆以耐候隔离砂。采用预铺反粘法施工时，卷材空铺在垫层上，胶层面朝上，后浇筑混凝土与胶层发生化学交联，形成永久性满粘，杜绝窜水通道。与自粘聚合物改性沥青防水卷材相比，本品不含沥青，无气味，且低温-20℃仍可施工；与PVC聚氯乙烯防水卷材不同，本品冷施工无焊接，搭接采用自粘胶带，操作简便。湖北宜昌梨树雨晴防水材料招商网在地铁车站底板工程中，将本卷材与水泥基渗透结晶防水涂料复合使用——底板预铺反粘，桩头部位涂刷渗透结晶涂料，形成全封闭系统。

产品特点

• 预铺反粘，无需保护层，直接绑扎钢筋浇筑混凝土，缩短工期。

• 胶层与混凝土反应剥离强度≥2.0N/mm，浸水后保持率≥80%。

• HDPE片材拉伸强度≥25MPa，抗穿刺、抗冲击性能优异。

• 耐化学腐蚀，适用于污水池、化工厂地坪。

• 与蠕变反应型高分子防水卷材相比，本品胶层固化后强度高，更适合需要抵抗回填土摩擦的部位。

性能指标
依据GB/T 23457-2017预铺标准，卷材拉伸强度≥25MPa，断裂伸长率≥400%，低温弯折性-35℃无裂纹。与后浇混凝土的剥离强度≥2.0N/mm，抗穿刺强度≥350N。不透水性0.3MPa、120min不透水。厚度1.2mm、1.5mm，宽度1m或2m，长度20m。

标准施工工艺

1. 基层清理：垫层须平整、无尖锐凸起，可潮湿但不得有明水。

2. 弹线定位：按卷材宽度弹出控制线。

3. 铺设卷材：卷材胶面朝上，隔离砂面向下，相邻卷材搭接宽度长边80mm、短边120mm。

4. 搭接处理：揭去搭接边隔离膜，用压辊压实，必要时加盖双面自粘盖口条。

5. 节点增强：阴阳角、桩头、承台周边先铺贴附加层，宽度不小于500mm。

6. 混凝土浇筑：卷材铺贴后应在72小时内浇筑结构混凝土，避免长期暴露沾灰。

参考用量
卷材主材按设计面积加5%搭接损耗。配套双面自粘胶带每米搭接缝约0.02卷。阴阳角附加层每处需0.5m²卷材。无需基层处理剂。与APP改性沥青防水卷材相比，本品无需液化气，综合施工成本降低约15%。

常见误区
误区一：认为预铺卷材可以用于外露屋面。本品隔离砂耐老化有限，不得外露。误区二：在明水基面直接铺贴。基面允许潮湿但不得有流动积水，否则隔离砂吸水后污染胶层。误区三：搭接边仅靠压辊不加热或不用胶带。虽然胶层自身可搭接，但为确保密封，建议加盖盖口条。误区四：将本产品与道路用抗裂卷材混用，后者为沥青基，专用于路面，不可用于建筑防水。

合作优势
湖北宜昌梨树雨晴防水材料招商网可批量供应预铺式高分子自粘防水卷材，厚度1.2mm、1.5mm，宽度可定制。配套提供双面胶带及修补片。技术团队可到现场进行预铺反粘工艺演示及剥离强度检测。所有产品通过GB/T 23457-2017标准，提供十年质保。针对异形桩头，可预制专用密封套件。如需样卷或施工方案，欢迎联系 曾工 13581494009 / 13872610928，抖音/快手关注 《防水那点事》、《防水材料问曾工》。

温馨提示
开卷后若发现卷材粘连，可放置在5℃以上环境24小时自然分离，严禁强行撕扯。冬季施工卷材变硬，应提前在库房预温。施工前做小面积试贴，确认剥离强度。浇筑混凝土前发现局部起鼓，可用刀片切开排气并用自粘胶带覆盖。废弃卷材不可焚烧，应回收造粒。
