预铺式自粘胶膜防水卷材

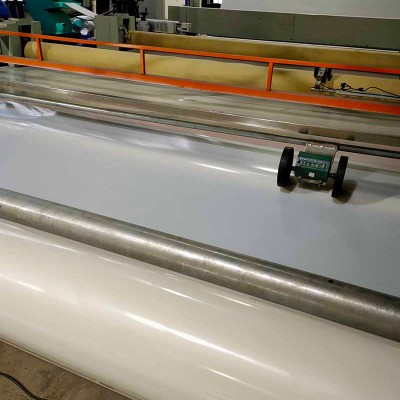

产品简介
预铺式自粘胶膜防水卷材以高密度聚乙烯（HDPE）片材为胎体，表面覆以高分子热熔压敏胶层及耐候隔离砂。采用预铺反粘法施工时，卷材空铺在垫层上，胶层面朝上，后浇筑混凝土与其形成永久性化学粘结，彻底杜绝窜水通道。与传统的自粘聚合物改性沥青防水卷材不同，本品不含沥青组分，低温-20℃仍可施工，且胶层与混凝土反应后剥离强度高达2.0N/mm以上。湖北宜昌水性渗透型无机防水剂生产厂家在地铁底板工程中，将本品与水泥基渗透结晶防水涂料复合使用——卷材预铺反粘，桩头部位涂刷渗透结晶涂料，形成全封闭防水系统。

应用场景
专用于明挖法地下工程底板、外防内贴侧墙、隧道仰拱及综合管廊。预铺反粘工艺无需做保护层，可直接绑扎钢筋浇筑混凝土，大幅缩短工期。不适用于屋面外露环境，因隔离砂层耐老化有限。与PVC聚氯乙烯防水卷材相比，本品冷施工无焊接，搭接采用自粘胶带，施工更便捷。

施工工艺
基层清理干净，无尖锐凸起及明水。弹线定位后铺设卷材，胶层面朝上，隔离砂面向下与垫层接触。搭接宽度长边80mm、短边120mm，揭去搭接边隔离膜，用压辊压实。阴阳角、桩头处先铺贴附加层，宽度不小于500mm。浇筑结构混凝土前检查卷材有无破损，修补可用同材质补丁片自粘。混凝土浇筑时振捣棒不得直接接触卷材。施工温度低于5℃时，胶层粘性下降，需用热风枪辅助加热。

参考用量
卷材主材按设计面积加5%搭接损耗。配套双面自粘胶带每米搭接缝约0.02卷。阴阳角附加层每处需0.5m²卷材。垫层上无需涂刷基层处理剂。与蠕变反应型高分子防水卷材相比，本品预铺反粘无需湿铺水泥浆，综合成本降低约10%。

注意事项
严禁在雨天或基面有积水时施工，隔离砂遇水会污染胶层。卷材铺贴后应在72小时内浇筑混凝土，长期暴露会导致隔离砂风化、胶层失效。搭接时不得拉伸卷材，以免产生应力回缩。本品与耐根穿刺防水卷材复合使用时，耐根穿刺层应铺设在自粘胶膜上方。运输和贮存时卷材应立放，避免重压导致胶层渗漏。保质期18个月。

常见问题
问：预铺式自粘胶膜卷材与普通高分子自粘防水卷材有何区别？答：普通高分子自粘卷材多用于湿铺或干铺，胶层与基层粘结；预铺式专用于预铺反粘，胶层与后浇混凝土粘结，抗窜水性能更优。问：能否用于侧墙外防外贴？答：可以选用双面粘型号，一面与围护结构粘结，另一面与二衬混凝土粘结。问：搭接边处隔离膜撕不掉怎么办？答：用热风枪轻微加热卷材背面，使胶层软化后再撕膜。问：与PY型防裂卷材相比，哪个更适合底板？答：PY型防裂卷材为热熔施工，用于路面抗裂；预铺式卷材冷施工，专用于底板防水。

温馨提示
开卷后若卷材粘连，可放置在5℃以上环境24小时自然分离，严禁强行撕扯。冬季施工卷材变硬，应提前在库房预温。施工前做小面积试贴，确认剥离强度。浇筑混凝土前发现局部起鼓，可用刀片切开排气并用自粘胶带覆盖。废弃卷材不可焚烧，应回收造粒。

合作优势
湖北宜昌水性渗透型无机防水剂生产厂家可供应预铺式自粘胶膜防水卷材，厚度1.2mm、1.5mm，宽度1m或2m，长度20m。配套提供双面胶带及修补片。技术团队可到现场进行预铺反粘工艺演示及剥离强度检测。所有产品通过GB/T 23457-2017预铺标准，提供十年质保。如需样卷或施工指导，欢迎联系 曾工 13581494009 / 13872610928，抖音/快手关注 《防水那点事》、《防水材料问曾工》。
