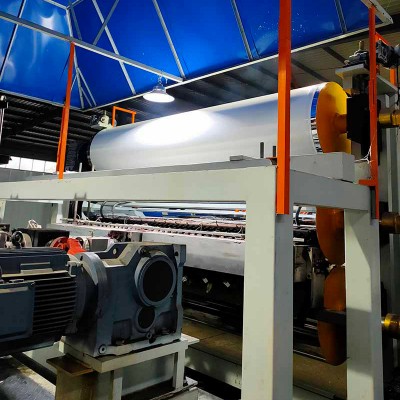

强力交叉膜自粘防水卷材

产品介绍
强力交叉膜自粘防水卷材采用高密度聚乙烯强力交叉复合膜为面层，底面涂覆高性能丁基橡胶自粘胶，胶层覆以易撕隔离膜。交叉膜的双向拉伸强度均匀，抗穿刺性优于普通聚乙烯膜。与传统的自粘聚合物改性沥青防水卷材相比，本品不含沥青，无气味，且低温下（-15℃）仍保持初粘性，可直接湿铺或干铺。湖北宜昌水基渗透型混凝土保护剂生产厂家在地下室侧墙防水工程中，将本品与水泥基渗透结晶防水涂料复合使用——卷材外防外贴，涂料内涂背水面，形成双保险防水系统。

性能指标
依据GB/T 23457-2017，拉伸强度≥200N/50mm，断裂伸长率≥150%。低温弯折性-20℃无裂纹，耐热性80℃无流淌。与后浇混凝土的剥离强度≥2.0N/mm，浸水后保持率≥80%。抗穿刺强度≥250N。不透水性0.3MPa、120min不透水。膜层厚度0.3mm，卷材总厚度1.2mm、1.5mm可选。

产品特点

• 交叉膜尺寸稳定性好，施工后不翘边、不收缩。

• 胶层具有蠕变自愈合性，钉子穿透后能自动密封。

• 冷施工，无需热熔或焊接，安全环保。

• 与湿铺水泥浆反应形成满粘，杜绝窜水。

• 相比PVC聚氯乙烯防水卷材，本品搭接采用自粘胶带，施工更简便。

应用场景
适用于地下室底板及侧墙预铺反粘、屋面非外露工程、管廊隧道以及明挖法地铁。对于侧墙外防外贴，选用双面粘型号可同时粘结围护结构与二衬混凝土。不适用于外露屋面，因交叉膜耐紫外线有限。与蠕变反应型高分子防水卷材相比，本品的胶层固化后强度更高，适用于需要抵抗回填土摩擦的部位。

施工工艺
预铺反粘法：基层清理后弹线定位，卷材砂面（或胶面）朝上铺设，相邻卷材搭接边揭去隔离膜后压实，搭接宽度长边80mm、短边100mm。湿铺法：基层刮涂水泥砂浆，随即铺贴卷材并用压辊排气。阴阳角、桩头处先铺贴附加层。卷材铺贴后应在72小时内浇筑结构混凝土，避免长期暴露沾灰。施工温度低于5℃时胶层粘性下降，需用热风枪辅助加热。

参考用量
卷材主材按设计面积增加5%-8%搭接损耗。配套双面自粘胶带每米搭接缝约0.02卷。湿铺法水泥砂浆每平方米6-8kg。阴阳角附加层每处需0.5m²卷材。与SBS改性沥青防水卷材相比，本品无需液化气和基层处理剂，综合施工成本降低约15%。

常见误区
误区一：认为强力交叉膜自粘卷材可以随意折叠。交叉膜虽然强度高，但反复弯折会留下折痕，影响铺贴平整度，应自然展开。误区二：在明水基面直接干铺。湿铺法允许基面潮湿，但不得有流动积水，否则水泥浆无法有效粘结。误区三：搭接边只按压而不使用胶带或热焊。虽然胶层自身可搭接，但为确保密封性，建议加盖专用盖口条。误区四：将本品与铝箔面防水卷材混用，铝箔面需热熔，施工方式不同。

常见问题
问：卷材铺贴后隔离膜难撕怎么办？答：冬季低温下胶层变硬，可用热风枪轻微加热卷材背面再撕膜。问：能否用于种植屋面？答：可以，但需在上方复合耐根穿刺防水卷材，本品不具备阻根功能。问：与自粘胶膜防水卷材有何区别？答：自粘胶膜通常为预铺专用，表面有砂粒；本品的表面为交叉膜，可用于预铺或湿铺。问：搭接边出现翘边如何修补？答：用热风枪加热翘边处，再压合，或加盖一条同材质自粘盖口条。

温馨提示
开卷后如发现卷材粘连，可放置在5℃以上环境24小时自然分离，严禁强行撕扯。施工前做小面积试贴，确认剥离强度。冬季施工卷材应提前24小时移入10℃以上库房回温。施工后48小时内避免泡水。废弃卷材边角料可回收，不可焚烧。如需样卷或施工指导，欢迎联系 曾工 13581494009 / 13872610928，抖音/快手关注 《防水那点事》、《防水材料问曾工》。
