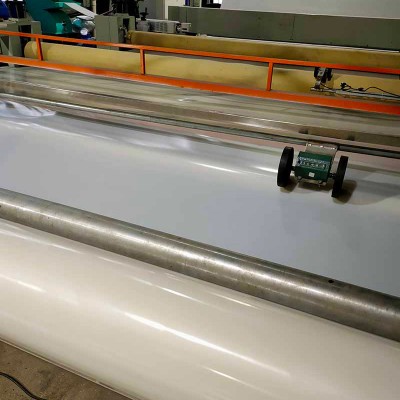

高强度PVC聚氯乙烯防水卷材

产品介绍
高强度PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，添加高强度改性剂和抗紫外线稳定剂，经挤出压延工艺制成。其拉伸强度提升至15MPa以上，比普通PVC卷材高出约30%，同时保持优异的耐候性和热风焊接性能。适用于外露屋面、钢结构厂房顶盖、水池及隧道侧墙，尤其适合对抗拉强度有较高要求的工业建筑。

关键技术参数
拉伸强度≥15MPa，断裂伸长率≥250%，低温弯折性-25℃无裂纹。热处理尺寸变化率≤1.5%，不透水性0.3MPa/2h合格。抗静态荷载≥20kg，抗穿孔性无渗漏。人工气候老化后拉伸强度保持率≥85%，低温柔性保持-20℃。

施工工艺
基面须平整干燥，无尖锐凸起，清除浮灰油污。采用热风焊机焊接，温度350~450℃，速度1.5~2m/min，焊缝应连续均匀。大面铺贴后焊接搭接边，搭接宽度长边80mm、短边100mm。阴阳角处做圆弧并加焊附加片。焊接前应试焊确定最佳参数，操作人员佩戴防烫手套。雨天及五级以上大风天禁止施工。

常见误区
误区一：认为PVC卷材可在任何潮湿基面施工。实际基面必须干燥，潮湿会导致焊接不牢和鼓泡。误区二：热风焊接温度越高焊接越牢固。温度超过500℃会烧焦卷材，过低则焊接不实，应控制在350~450℃。误区三：卷材铺贴后不检查焊缝。应用探针或充气法检查焊缝连续性，发现问题及时补焊。

注意事项
储存时应立放于阴凉通风处，温度≤40℃，远离火源，堆放高度不超过5层。运输中平放并用篷布遮盖，防止机械损伤及日晒雨淋。开卷后若隔离膜破损可用同材质胶带修补。施工前在1㎡小面积试焊，确定最佳参数。废弃卷材边角料应回收，不可焚烧。

应用场景
广泛用于外露屋面、钢结构厂房顶盖、水池及隧道侧墙。其耐酸碱、耐霉变特性尤其适合化工车间和污水处理池。不适用于长期承受重物碾压或高温超过80℃的场所。可与高分子自粘防水卷材复合使用，本品作为面层，自粘卷材作为底层。生产厂址位于湖北宜昌，徐州雨晴防水材料招商网提供全国配送及焊接技术培训。大项目可免费寄送样品，并派技术员现场指导焊接工艺。技术咨询请联系：曾工 13581494009 / 13872610928；抖音/快手：防水那点事、防水材料问曾工。
