PVC聚氯乙烯防水卷材

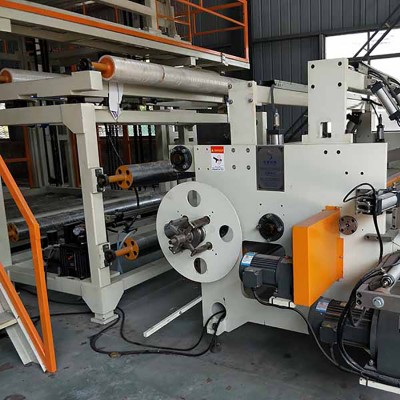

PVC聚氯乙烯防水卷材以聚氯乙烯树脂为基料，添加增塑剂、稳定剂及紫外线吸收剂，采用挤出压延工艺制成。该产品具有抗拉伸强度高、耐化学腐蚀、可冷焊接等特点，适用于屋面、地下工程及水池衬砌。

性能指标 拉伸强度≥12MPa，断裂伸长率≥200%；低温弯折性-25℃无裂纹；加热伸缩量≤2mm；抗穿孔性不渗水。适用温度范围-30℃至+80℃，耐酸碱盐腐蚀性能优异。

产品介绍 卷材厚度1.0-2.0mm，宽度1-2m，长度15-20m。表面可制成光滑或压花纹理，增强与保护层的粘结。聚酯纤维内增强型产品抗拉强度更优，适用于机械固定法施工。防火等级达到B1级，离火自熄。

参考用量 每平方米卷材净耗约1.05㎡（含搭接损耗）。配套胶粘剂用量约0.4-0.6kg/m²（满粘法）。焊接法无需胶粘剂，仅需热风焊条，每延米焊条约0.1kg。

施工方法 基面须干燥、平整、无尖锐物。采用空铺法、满粘法或机械固定法施工。搭接宽度长边≥80mm，短边≥100mm，使用热风焊接机将卷材搭接边缘加热熔融后压合。屋面施工时宜在卷材表面铺设保护层或刷涂银色反光漆。施工温度宜5-35℃，雨天禁止作业。

常见误区 有人认为PVC卷材可用明火热熔施工，实际必须采用热风焊接，明火会烧穿卷材。另一误区认为卷材可在潮湿基面直接铺设，实际要求基面含水率＜9%，否则焊接处易起泡。焊接温度并非越高越好，应控制在450-550℃之间。

常见问题 焊接搭接边出现虚焊或漏焊，通常因焊接机温度不足或行走速度过快。应调整焊接温度至450-550℃，速度1.5-2.0m/min，并用平口螺丝刀检查焊缝。若发现开缝，需用热风枪补焊。卷材长期暴露后表面发白，属正常现象，不影响防水性能。

应用场景 广泛用于工业厂房屋面、地下室顶板、地铁隧道、综合管廊、污水处理池及泳池内衬。与自粘聚合物改性沥青防水卷材相比，PVC卷材更适合有酸碱腐蚀的化工区域。不建议用于长期浸泡的饮用水池。

注意事项 储存于阴凉、干燥库房，远离热源及化学溶剂，保质期24个月。运输中避免横放挤压，防止变形。焊接时操作人员佩戴防护手套，避免烫伤。施工后24小时内应避免踩踏和重物堆放。

合作支持 商水雨晴防水材料招商网（湖北宜昌生产）提供PVC卷材焊接演示及免费样品。批量采购附赠热风焊接机及焊条，长期合作享受技术培训及物流专线服务。

联系方式：技术咨询请致电曾工 13581494009或13872610928，抖音/快手搜索防水那点事、防水材料问曾工获取施工教程。
