耐候型PVC聚氯乙烯防水卷材

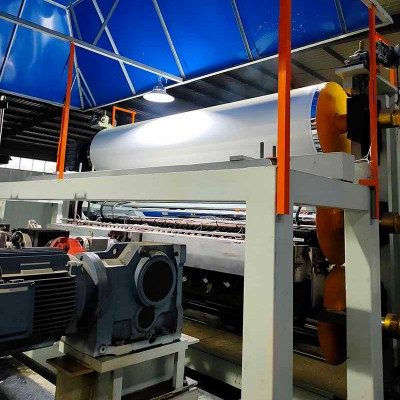

关键技术参数：本卷材以聚氯乙烯树脂为基料，添加紫外线吸收剂与抗老化助剂，生产厂址位于湖北宜昌。拉伸强度≥12MPa，断裂伸长率≥400%，低温弯折性-30℃无裂纹。不透水性（0.3MPa，30min）无渗漏，人工气候老化测试达2000小时无明显粉化，阻燃等级B1级。

应用场景：适用于外露式屋面、单层厂房、水池内衬、隧道拱顶等需要长期耐候的工程。尤其适合工业厂房屋面、粮库、钢结构屋面及沿海高盐雾环境。卷材浅色表面可反射部分太阳热量，降低室内温度。

常见误区：有人误以为PVC卷材只能用胶粘剂施工，实际可采用热风焊接或空铺法。另有人认为卷材越厚耐候性越好，耐候主要依赖表层配方，1.2mm厚度已能满足多数外露工程。还有人忽视搭接缝的焊接质量，焊缝必须做充气检测，否则雨水易从虚焊处渗入。

标准施工工艺：基层须平整、干燥、无浮灰，阴阳角抹成圆弧。采用空铺或机械固定法，搭接宽度长边80mm、短边100mm，使用自动热风焊机焊接，焊嘴温度控制在450℃～550℃，匀速移动。焊缝需做充气检测（0.02MPa，保压2分钟无泄漏）。细部节点（管根、水落口）先做500mm宽附加层。施工温度5℃～35℃，雨天禁止作业。

参考用量：卷材厚度1.2mm、1.5mm，幅宽1m～2m，长度20m/卷。每平方米主材用量按实际铺设面积加搭接损耗计，损耗率约8%～10%。配套焊条每平方米约0.02kg，每卷20平方米可覆盖有效面积约18平方米。

包装●储存●运输：卷材以硬纸筒为芯，外裹编织布或牛皮纸，竖立放置于托盘上。运输中避免重压与尖锐物划伤，防暴晒、防雨淋。储存于干燥通风库房，温度不高于40℃，远离有机溶剂，保质期18个月。开卷后未用完的卷材端部用胶带封口防尘。

温馨提示：焊接前应清除搭接面灰尘及油污，匀速移动焊机。卷材开包后尽快使用，未用完的卷材端部用胶带封口。开卷后如遇卷材粘连，可用热风枪微加热分离。贮存时应避免卷材长期受压变形。

常见问题：问：焊接时出现虚焊如何补救？答：用热风枪沿搭接缝重新加热熔融，并用压辊压实，必要时加盖补丁板。问：卷材表面有轻微划痕是否影响使用？答：深度不超过板厚10%的划痕可接受，超过此限需局部修补。问：用于外露屋面是否需要保护层？答：本卷材添加了抗紫外线助剂，可直接外露使用，但严禁长期积水的屋面。

合作与咨询：廊坊防水材料招商网联合湖北宜昌工厂，提供PVC卷材的定尺生产（宽度可调至2.05m，长度可调至25m），并委派技术员现场演示焊接操作。可免费寄送样品及焊缝检测报告，经销商享受区域备案保护及售后技术支持。欢迎联系 曾工 13581494009 / 13872610928，抖音 防水那点事 / 防水材料问曾工，快手 防水材料问曾工 / 防水那点事。
