高强抗撕拉聚酯胎自粘防水卷材

产品简介

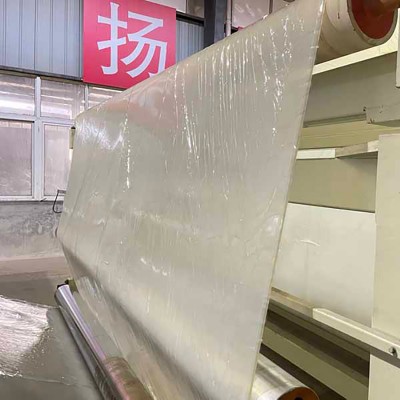

该卷材以高强度聚酯长丝胎基为增强层，双面涂覆丁苯橡胶改性沥青自粘胶，上覆银色铝箔或可剥离防粘膜。胎基断裂延伸率达40%的同时，撕裂强度可超过300N，远优于普通聚酯胎。利用自粘胶的压敏特性，揭膜后直接与基层冷粘，无需热熔或明火。湖北宜昌生产厂采用胎基预浸渍工艺，确保沥青完全包裹纤维，抗水侵蚀不分层。

性能指标
按GB 23441-2009执行：拉力（纵向/横向）≥500N/50mm，最大拉力时延伸率≥30%；耐热度70℃滑动不超过2mm；低温柔性-20℃无裂纹；与水泥砂浆剥离强度≥1.5N/mm。卷材厚度分为1.5mm、2.0mm两种规格。铝箔面太阳光反射比≥0.65，具有一定隔热效果。

常见误区
误区一：认为自粘卷材可任意刷涂基层处理剂后立即铺贴。实际上，处理剂必须完全干燥（通常需2-4小时）才能成膜，否则溶剂残留会软化自粘胶，导致卷材滑动。误区二：在低温环境下强行施工，用喷灯烘烤自粘胶背面——此举虽增加粘性，但可能烧断聚酯胎纤维，降低抗撕裂强度。正确做法是使用专用加热压辊或电吹风均匀加热卷材正面，温度控制在40℃左右。误区三：搭接边未辊压或挤压不实，只用脚踩踏，容易在接缝处形成翘边。

应用场景
适用于混凝土屋面、钢结构屋面维修、地下室外墙防水以及隧道衬砌等不需热熔且对明火有限制的场所。铝箔面版本尤其适合用于有隔热需求的金属板搭接缝。不适用于长期浸水环境或与沥青油膏直接接触（会互相溶胀）。

注意事项
基层必须干燥、无明水，含水率低于9%，且平整无起砂。若基层有尖锐棱角，应打磨圆滑，否则自粘胶在受力点会被刺穿。卷材铺贴后24小时内应避免雨淋，如有积水应立即扫除并检查边缘是否进水。搭接时，搭接宽度：屋面不小于80mm，地下工程不小于100mm，并用压辊从内向外反复碾压。施工结束后，搭接边宜用密封膏封边。该卷材不宜在0℃以下环境中堆放超过48小时，否则胶层变脆，揭膜时可能残留。

常见问题
问：铝箔面出现白色斑点是否影响使用？
答：铝箔氧化产生的白斑仅影响美观，对防水性能无影响。但若铝箔与自粘胶分离，则需更换。
问：自粘卷材能否满铺在潮湿混凝土上？
答：绝对不能。潮气会降低自粘胶初粘性，且后期水汽膨胀导致起泡。必须等待基面彻底干燥。
问：卷材之间搭接需要用热风焊吗？
答：不需要。只需揭开搭接边隔离膜，将上下卷材对齐后用力压辊压实即可。若环境低于5℃，可用热风枪（250℃）快速扫过搭接面，然后辊压。
问：铝箔面能否直接上人行走？
答：铝箔较薄，尖锐鞋底可能划伤。建议在施工完成后铺设保护板或细砂保护层。

合作优势
阿勒泰防水材料招商网与湖北宜昌生产厂联合推出“异地仓库代发”服务——签约合作方无需大量压货，可预付定金后由厂方直发至工地，降低仓储成本。我们提供免费试粘服务：将基层样块寄至厂区，5个工作日内出具剥离强度实测报告。针对首次使用自粘卷材的客户，随货赠送专用压辊及裁纸刀，并附带视频教学二维码。大宗采购（5000㎡以上）额外赠送密封膏10桶（每桶20kg），用于节点加强。售后团队承诺24小时内响应搭接失效等疑问，并可根据需求定制铝箔颜色（常规银色，可做铜色或蓝色）。所有合作客户均享有区域独家保护，两年内不新增同区域经销商。
